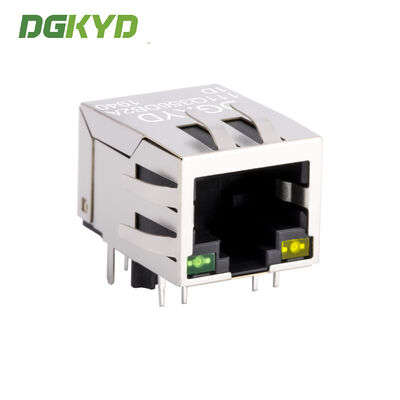

Single Port Gigabit Filter Shielded RJ45 Connector with Integrated Magnetics RJ45 Jack for PCB Mounting

Ενιαία θύρα Gigabit Filter Shielded RJ45 Connector με ενσωματωμένο μαγνητικό RJ45 Jack για τοποθέτηση PCB

Επικοινωνήστε

Ενιαία θύρα Gigabit Filter Shielded RJ45 Connector με ενσωματωμένο μαγνητικό RJ45 Jack για τοποθέτηση PCB

Ποσότητα παραγγελίας min :	Διαπραγμάτευση	Τιμή :	Please contact us to get the latest price.
Συσκευασία λεπτομέρειες :	Δίσκος 1080 στο χαρτοκιβώτιο	Χρόνος παράδοσης :	20 μέρες
Όροι πληρωμής :	T/T,D/P,D/A,L/C,Western Union,	Δυνατότητα προσφοράς :	100.000 τμχ/ημέρα

Τόπος καταγωγής:	Dongguan της Κίνας	Μάρκα:	DGKYD
Πιστοποίηση:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Αριθμό μοντέλου:	DGKYD111Q356DB2A1D
Έγγραφο:	DGKYD111Q356DB2A1D.pdf

Λεπτομερής ενημέρωση
Αριθμός ανταλλακτικού:	Συνδετήρας Ethernet RJ45 ΕΜΒΥΘΙΣΗΣ	Μέθοδος ενθυλάκωσης:	Ενιαίο πακέτο in-line
Εφαρμογή:	PCB	Υλικό:	PBT
Προσανατολισμός:	Γωνία 90° (δεξιά)	Αριθμός καρφιτσών:	10
Διάσταση (mm):	16* 21.1*13.45	Αριθμό μοντέλου:	Jack Connectors
Θερμοκρασία αποθήκευσης:	- 40 ℃ ~ 85 ℃	Ταχύτητα εφαρμογών:	10/100 βάση-τ, AutoMDIX
Rj45 κατεύθυνση ετικεττών συνδετήρων:	Πατήστε κάτω.
Επισημαίνω:	Ενιαίος συνδετήρας λιμένων RJ45 , Βύσμα φίλτρου Gigabit RJ45 , Προστατευμένος συνδετήρας RJ45

Περιγραφή προϊόντων

Επισκόπηση του προϊόντος

Μία πύλη RJ45 με ενσωματωμένο φίλτρο Gigabit και προστατευμένη πρίζα δικτύου.Σχεδιασμένο για αξιόπιστη σύνδεση Ethernet υψηλής ταχύτητας με ενσωματωμένο μαγνητικό για την ακεραιότητα του σήματος και την καταστολή EMI.

Αριθμός μέρους:DGKYD111Q356DB2A1D

Κατεβάστε το δελτίο δεδομένων προϊόντος (PDF)

Τεχνικές παραμέτρους

Αριθμός τμήματος	DGKYD111Q356DB2A1D	Ετικέτα	DGKYD / OEM / ODM
Τύπος προϊόντος	Συνδετήρες-Μοντούλα	Στυλ συνδέσμου	Τζακ!
Τύπος τζάκ	RJ45	Τύπος συνδέσμου	Μονωδική θήκη
Στυλ κλειδαριού	Τύπος	Κλείδωμα	Επικεφαλής
Φίλτρο	Με φίλτρο	Δικαίωμα LED	Με LED
Χρώμα LED	Πράσινο / Κίτρινο	Σταματήσεις πίνακα	Με σταθμούς πίνακα
Κρυμμένο	Με μεταλλική ασπίδα	Εφαρμόζεται σε:	Τυπωμένα κυκλώματα
Διαμόρφωση λιμένων	Ενιαίο λιμάνι	Αριθμός θέσεων	10
Διαμόρφωση Jack	1X1	Τερματικοί σταθμοί ανά λιμένα	8
Υλικό ασπίδας	Συσκευή από χαλκό προφυλακτισμένη με νικέλιο	Προσανατολισμός τοποθέτησης PCB	Πλευρική είσοδος (δεξιά γωνία)
Επικάλυψη περιοχής ζευγαρώματος επαφής	Χρυσό 6u	Υλικό βάσης επαφής	Φωσφόρος Χάλκινος
Υλικό επικοινωνίας για την επιχρίστωση της ουράς συγκόλλησης	Κλασικό μολύβι πάνω από νικέλιο	Στυλ τοποθέτησης PCB	Μέσα από την τρύπα
Μέθοδος τερματισμού στο PC Board	Μέσα από την Τρύπα-Επιμέτρηση-Εντάξη	Κλειδώματα επιφάνειας	Με / χωρίς κλειδαριά επιφάνειας
Υλικό στέγασης	Πολυεστέρας PBT	Χρώμα του σπιτιού	Μαύρο
Θέρμανση υλικού στέγασης	Τύπος	Αξιολόγηση εύφλεκτης επιφάνειας UL	UL 94V-0

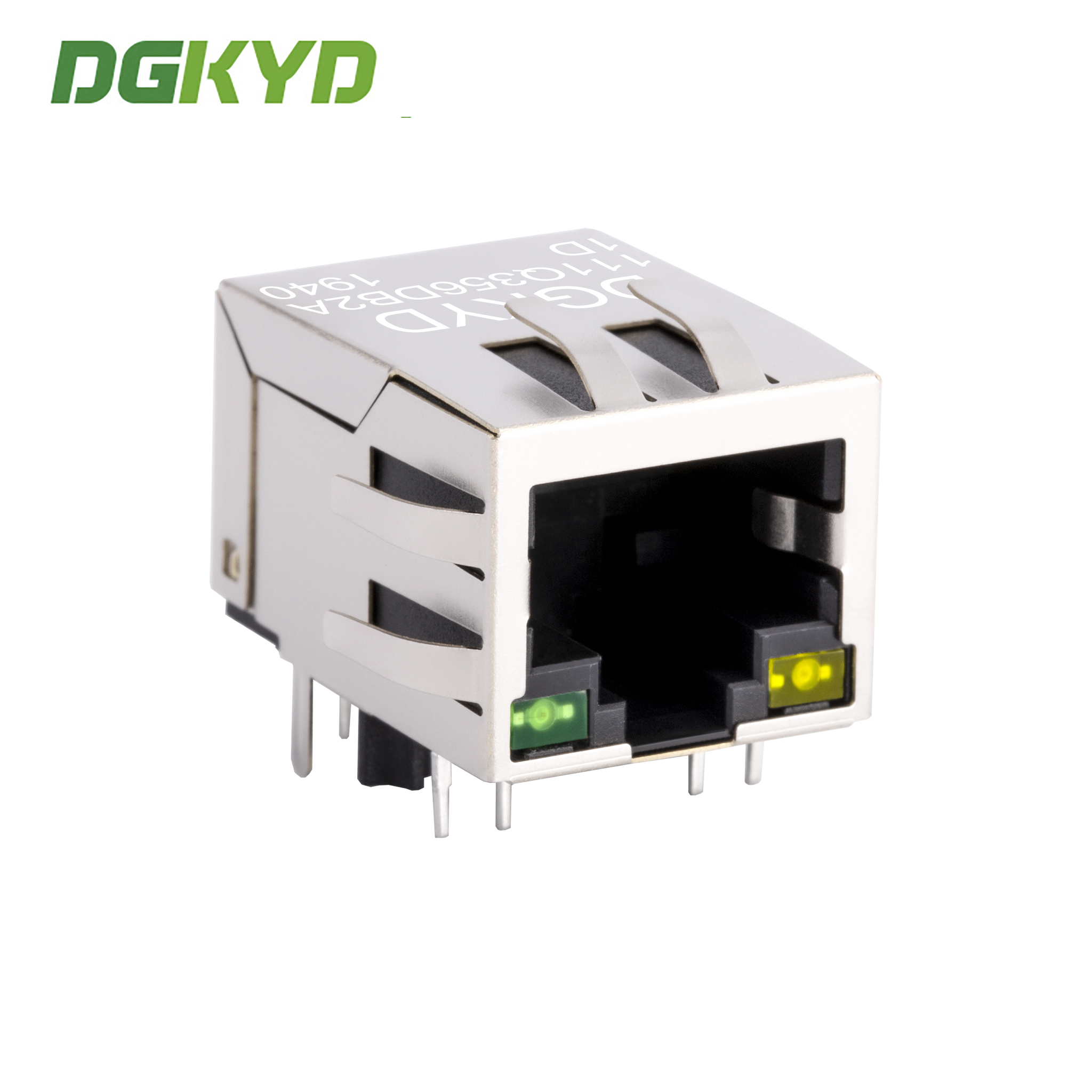

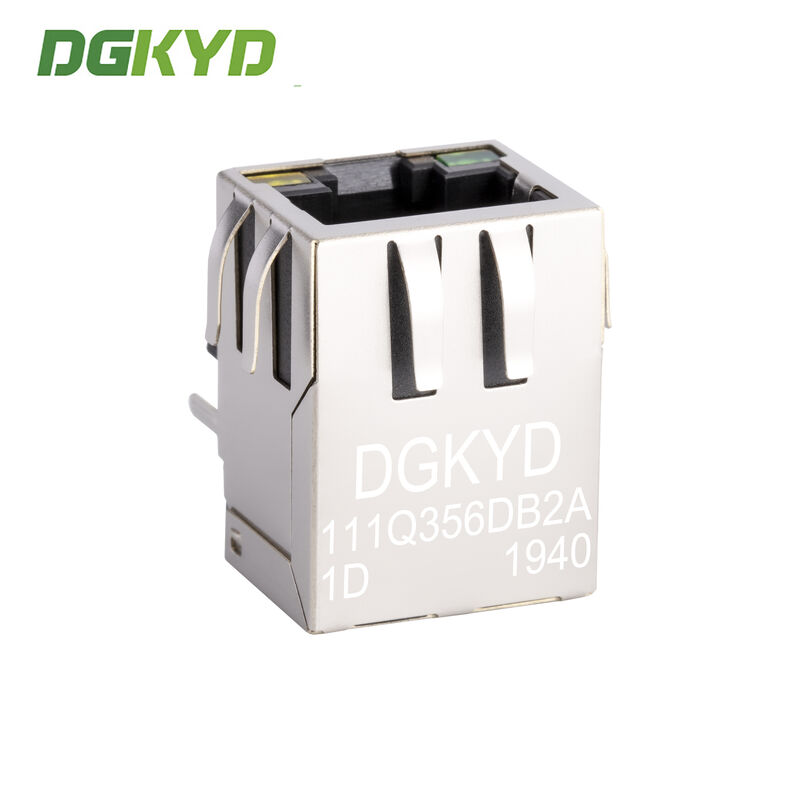

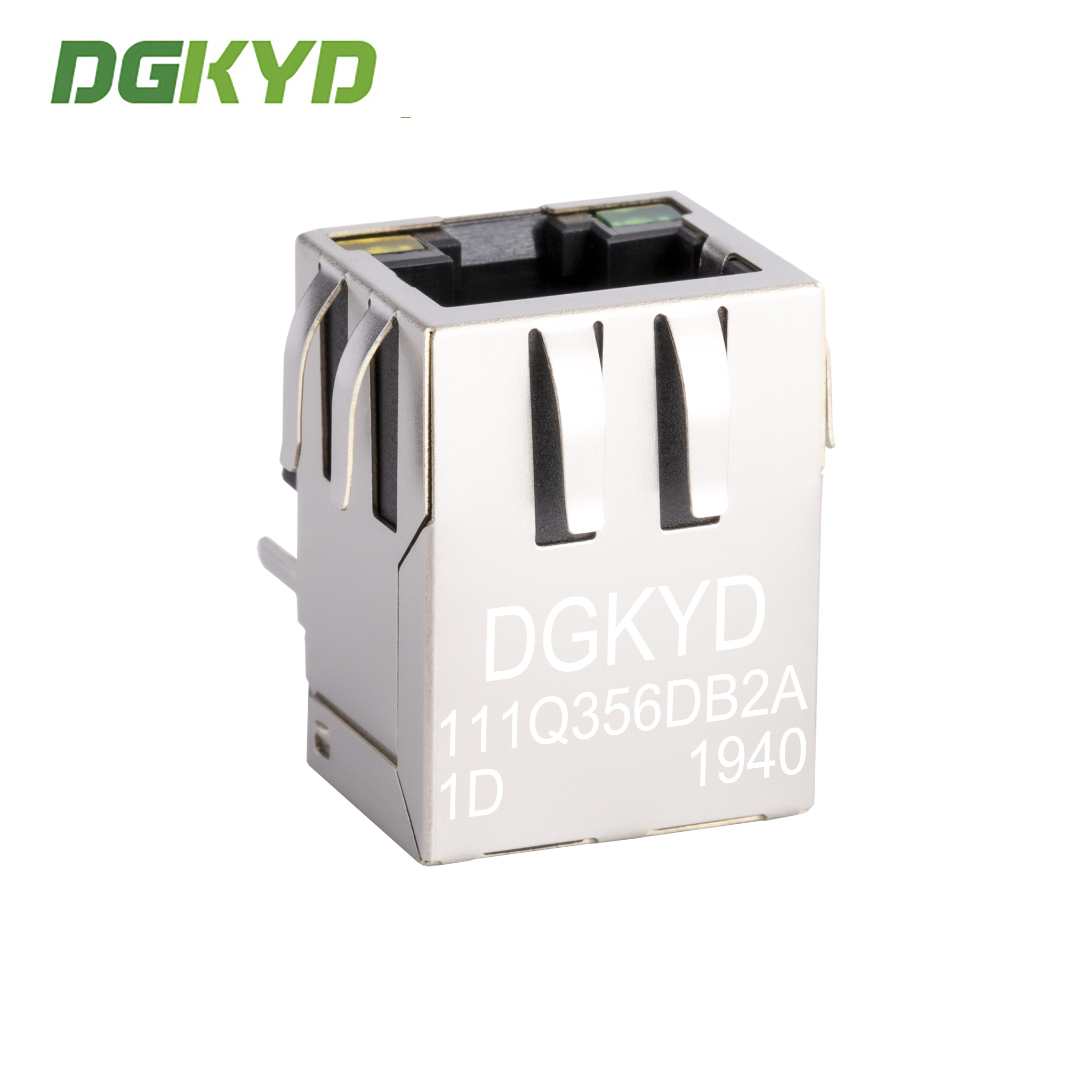

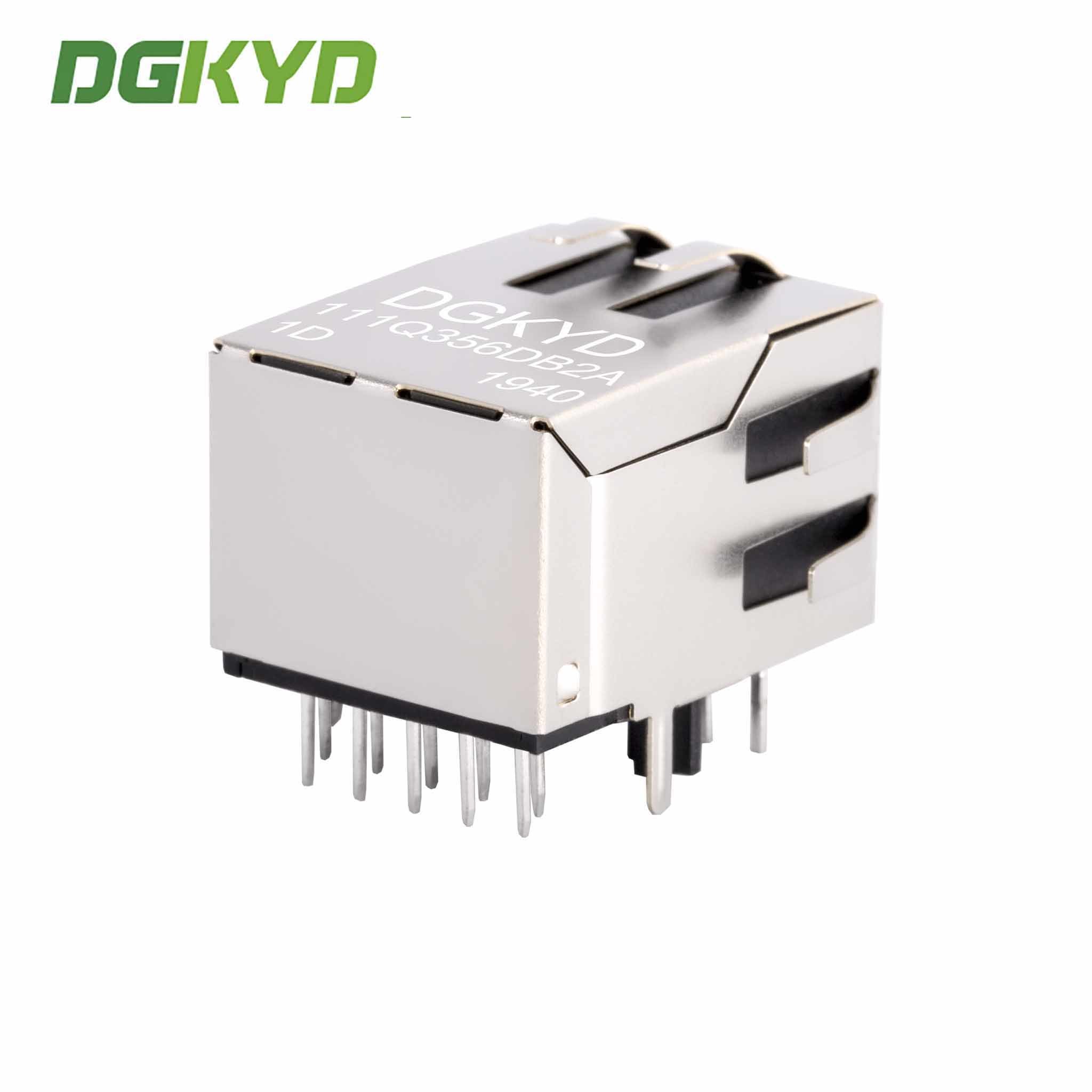

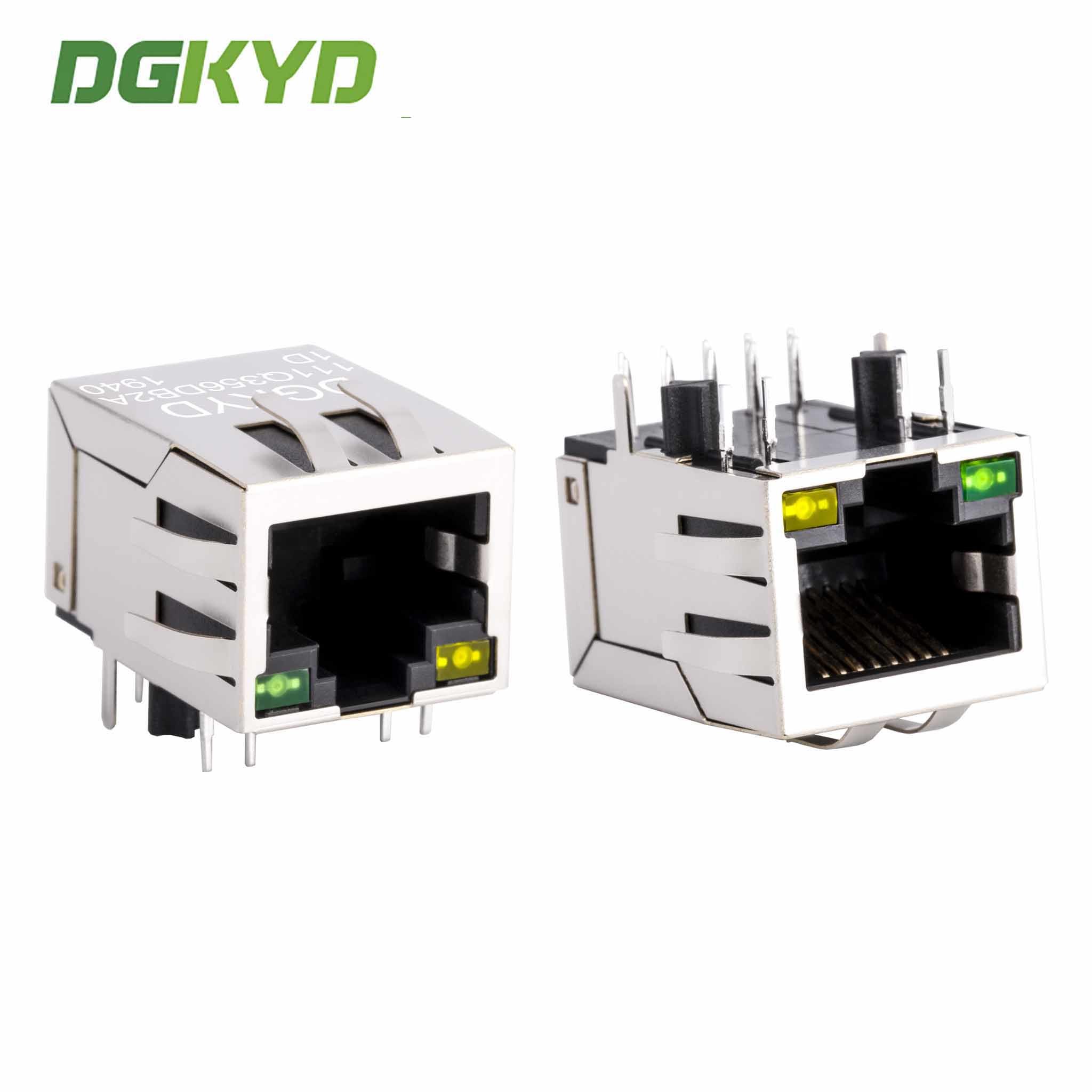

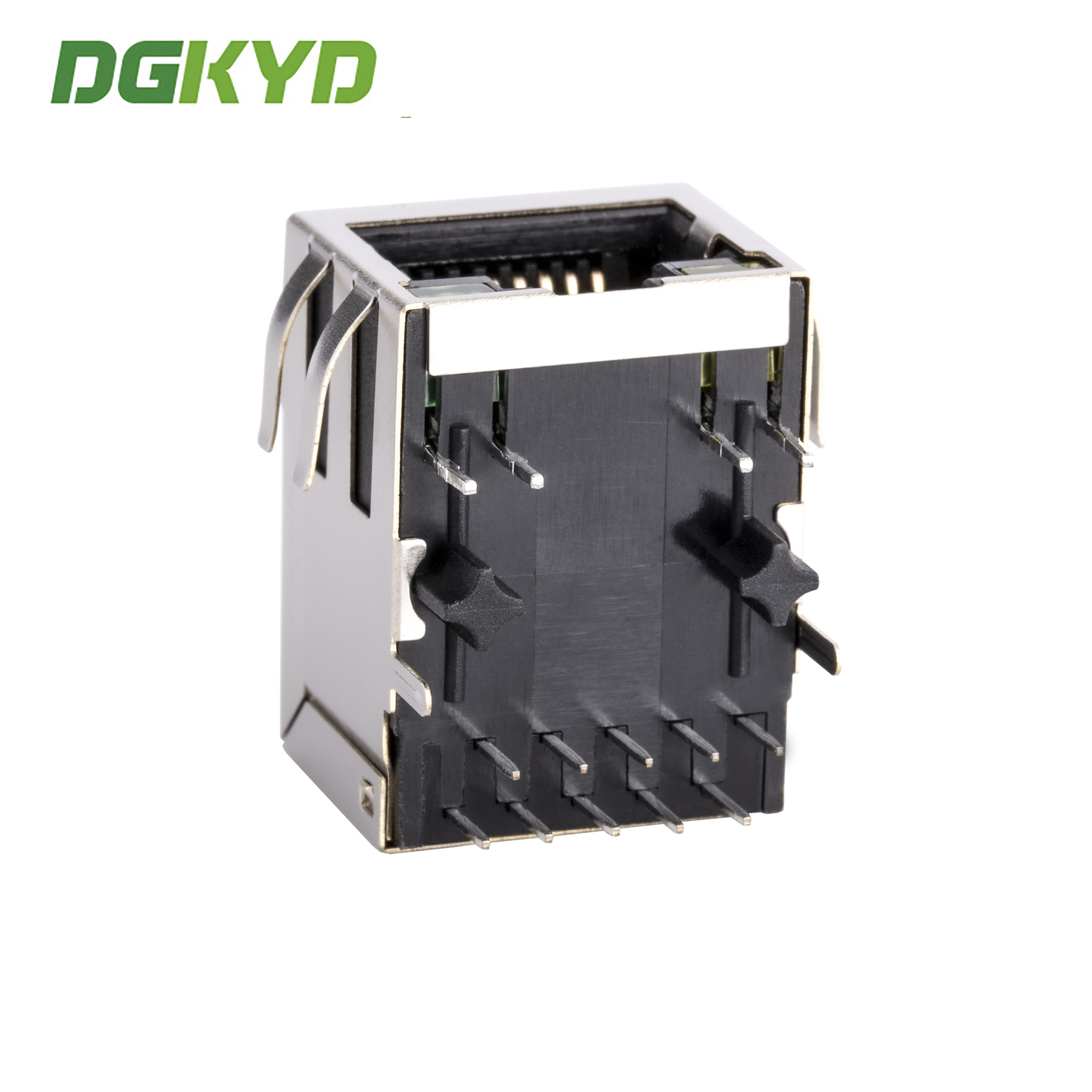

Εικόνες προϊόντων

Τεχνικές προδιαγραφές

Τύπος διεπαφής:Σύνδεσμος RJ45 για 10/100/1000BASE-T Ethernet
Τύπος:ΡJ45 με ενσωματωμένο μαγνητικό
Δραστηριότητα:Υψηλή συχνότητα με χαρακτηριστικά φιλτραρίσματος και αντιανταραχής
Θερμοκρασία λειτουργίας:-40°C έως 85°C
Θέρμανση αποθήκευσης:-40°C έως 85°C
Χωρίς μόλυβδο συγκόλληση:Υψόμετρο συγκόλλησης κυμάτων έως 265°C

Κατασκευαστικές ικανότητες

RJ45 πλήρης σειράς εξαρτημάτων ολοκληρωμένων κυκλωμάτων, απευθείας προμήθεια από τον κατασκευαστή.

Επιχειρηματική λειτουργία:Κατασκευαστής
Χρόνος παράδοσης:Περίπου δύο εβδομάδες για τις κανονικές παραγγελίες
Επιλογές προσαρμογής:
- Φως δείκτη LED (πράσινο, κίτρινο, κόκκινο, πορτοκαλί, μπλε, δίχρωμο LED)
- Ασπίδα με ή χωρίς δάχτυλα EMI
- Αναλογία τροχιάς του μαγνητικού πυρήνα
- Επιλογές διαφοροποίησης των μαγνητικών κυκλωμάτων
- Χρυσή επικάλυψη επαφής (FU, 3U, 6U, 15U, 30U, 50U)
- Πλαστικό υλικό στερέωσης (PBT, PA46, PA9T, LCP)

Τα προϊόντα μας πληρούν τα πρότυπα της βιομηχανίας για τις ηλεκτρικές ιδιότητες, τις μηχανικές διαστάσεις και την περιβαλλοντική συμμόρφωση.

Συχνές Ερωτήσεις

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: Είμαστε κατασκευαστής. Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας.

Ε: Τι γίνεται με το χρόνο προετοιμασίας;

Α: Για τα προϊόντα που βρίσκονται σε αποθέματα, η παράδοση εντός 5-7 εργάσιμων ημερών μετά την πληρωμή. Για τα εξατομικευμένα και τα προϊόντα εκτός αποθέματος, ο χρόνος παράδοσης επιβεβαιώνεται με βάση την ποσότητα της παραγγελίας.

Ε: Μπορείτε να μου δώσετε δείγματα; Είναι δωρεάν;

Απ: Ναι. Συνήθως παρέχουμε δωρεάν 2-3 δείγματα των τυποποιημένων προϊόντων για σκοπούς δοκιμής.

Ε: Μπορώ να βάλω το δικό μου λογότυπο;

Α: Ναι. Ως κατασκευαστής με 11 χρόνια εμπειρίας OEM, είμαστε πλήρως ικανοί να προσαρμόσουμε τα προϊόντα στις προδιαγραφές σας.
