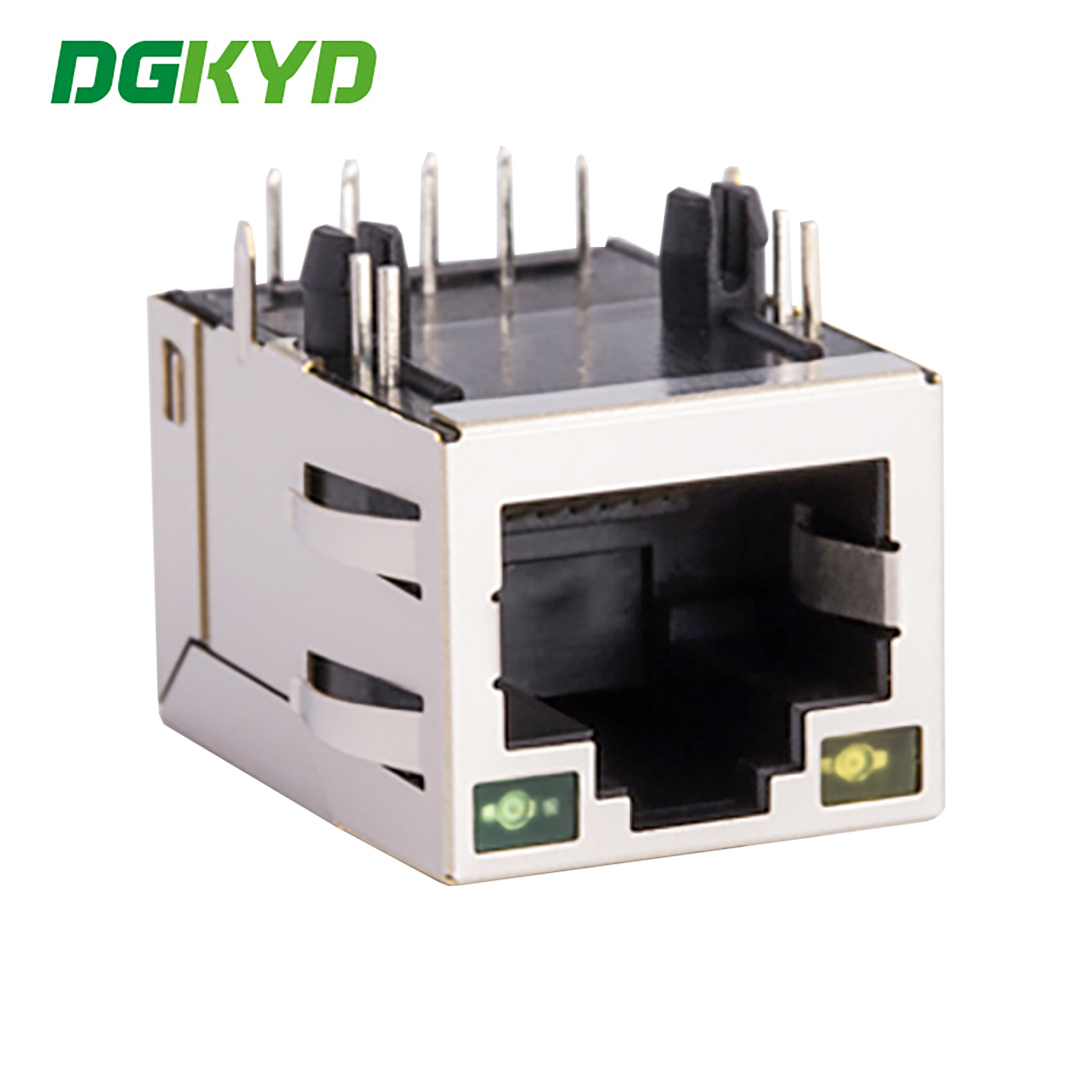

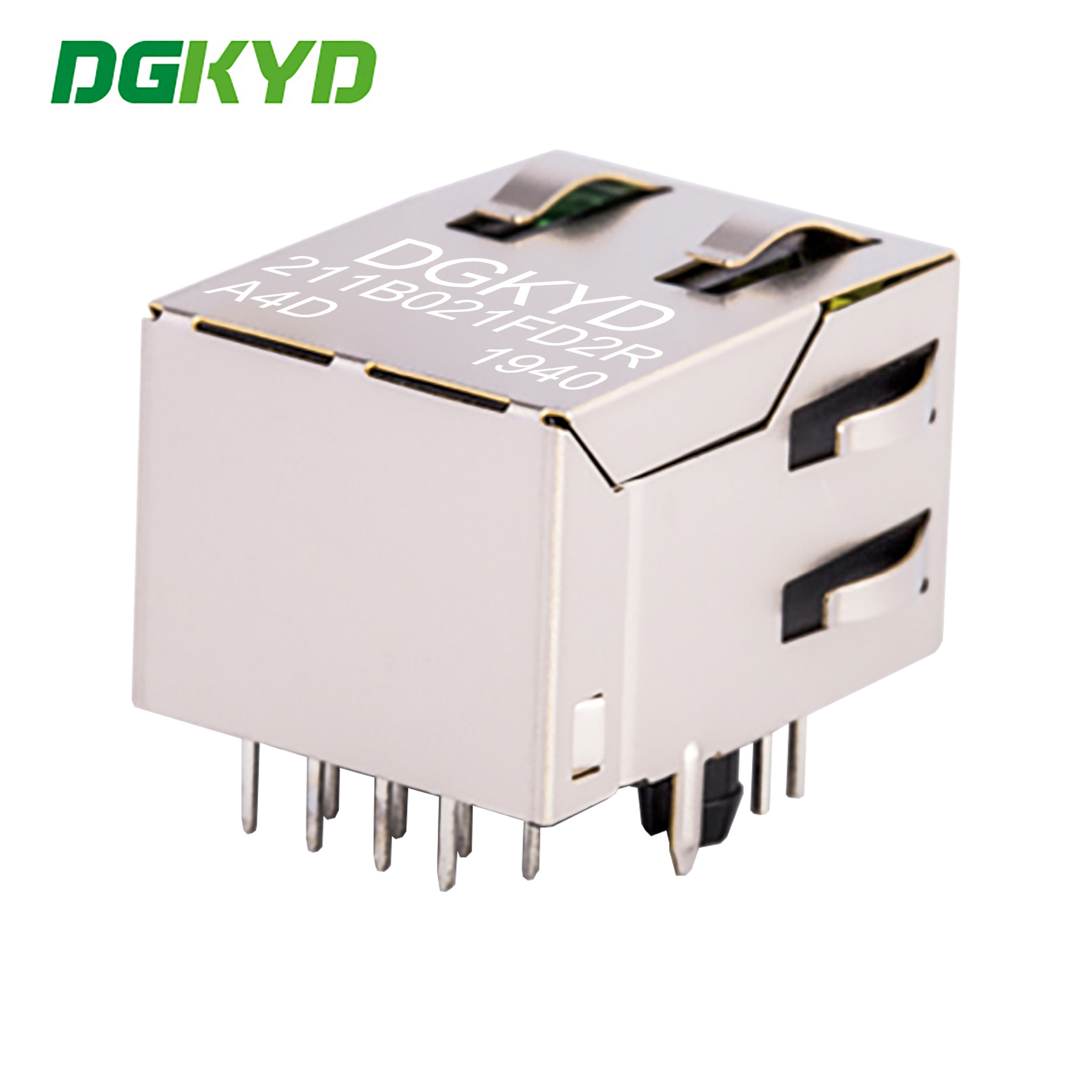

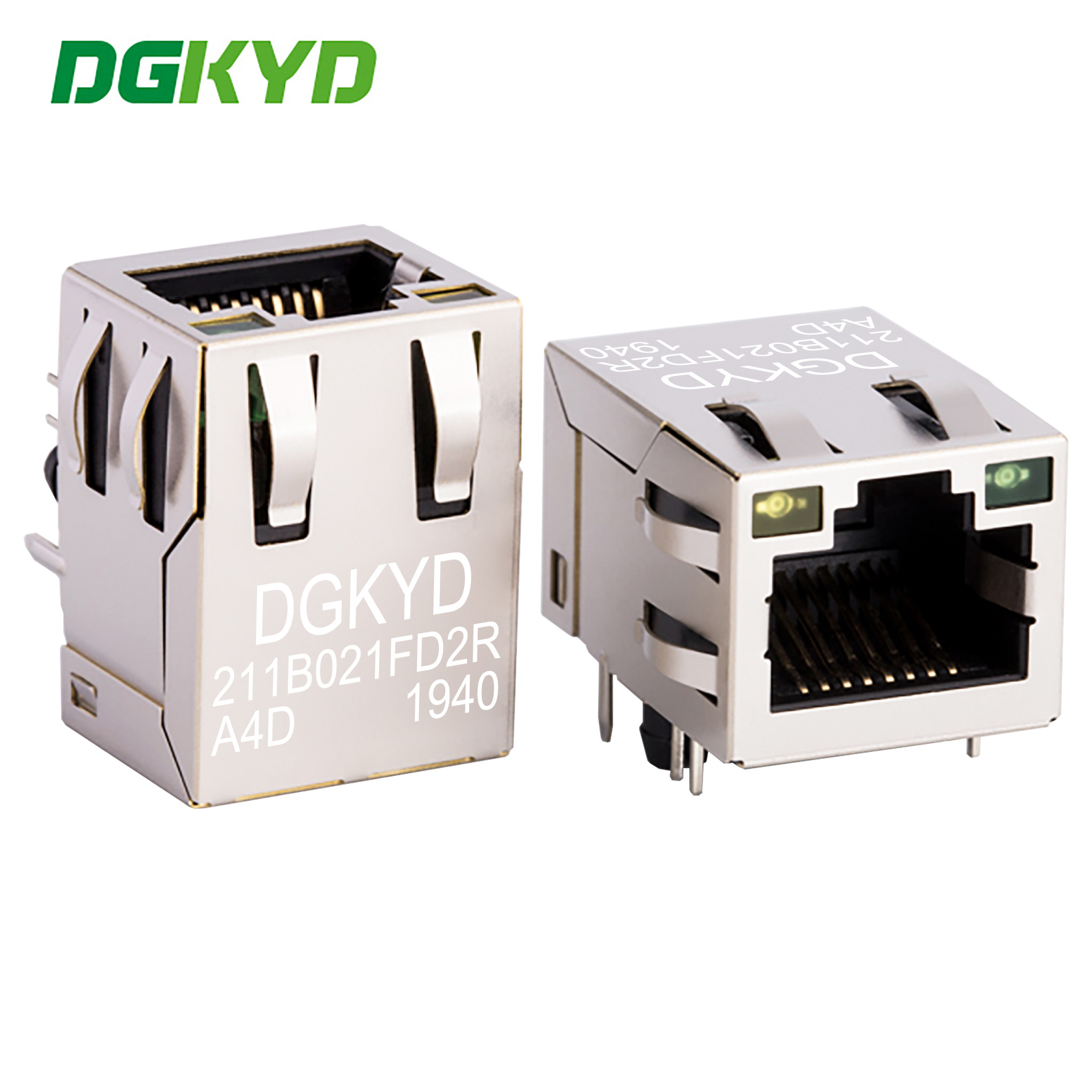

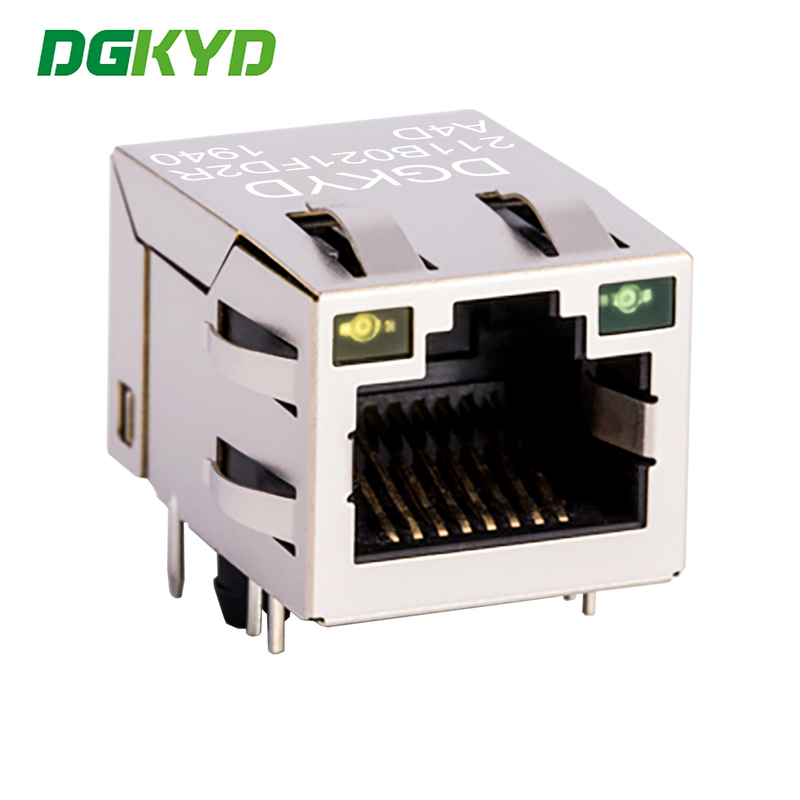

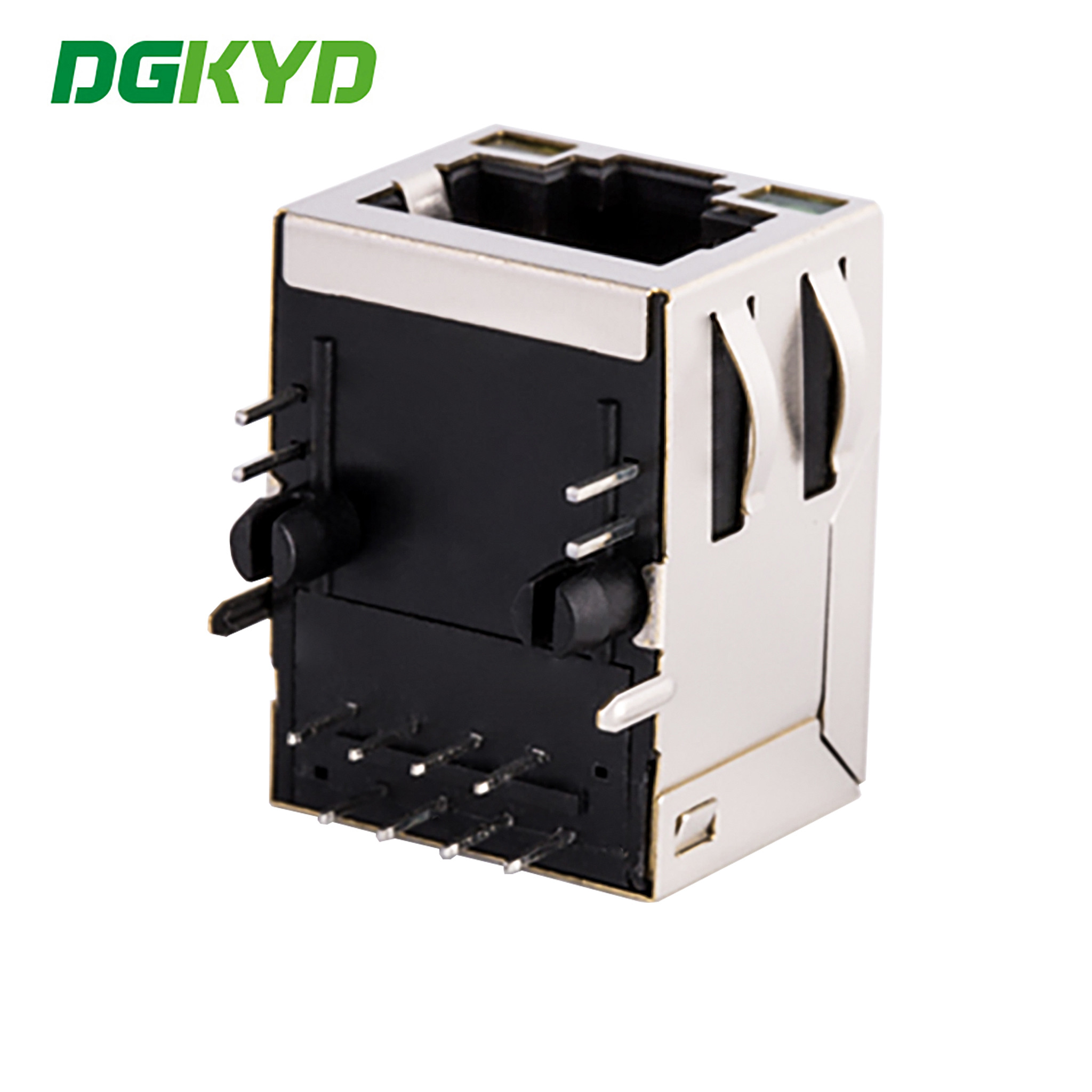

RJ45 Connector TAB-UP 100Mbps Filtering Interface Network Socket DGKYD211B021FD2RA4D

Σύνδεσμος RJ45 TAB-UP 100Mbps διήθηση διεπαφής πρίζας δικτύου DGKYD211B021FD2RA4D

Επικοινωνήστε

Σύνδεσμος RJ45 TAB-UP 100Mbps διήθηση διεπαφής πρίζας δικτύου DGKYD211B021FD2RA4D

Ποσότητα παραγγελίας min :	1 κομμάτι	Τιμή :	Please contact us to get the latest price.
Συσκευασία λεπτομέρειες :	Δίσκος στο χαρτοκιβώτιο	Χρόνος παράδοσης :	10 ημέρες
Όροι πληρωμής :	T/T,D/P,D/A,L/C,Western Union,	Δυνατότητα προσφοράς :	100.000 τμχ/ημέρα

Τόπος καταγωγής:	DongGuan της Κίνας	Μάρκα:	DGKYD
Πιστοποίηση:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Αριθμό μοντέλου:	DGKYD211B021FD2RA4D

Λεπτομερής ενημέρωση
Τύπος Στοιχείου:	Jack PCB	Μαγνητικός:	Ναί
Κατηγορία απόδοσης:	5,5ε	Όνομα προϊόντος:	Ο μαγνητικός Jack, ο μορφωματικός Jack 8/8, RJ45
Στυλ Mount PCB:	ΒΟΥΤΙΑ	Ασπίδα:	Επιμετάξηση νικελίου φωσφόρου χαλκού
Πλαστικό υλικό κατοικίας:	Μαύρος PBT	Αριθμός ακίδων:	8
Θερμοκρασία λειτουργίας:	- 40 ℃ ~ 85 ℃	Χρυσή επένδυση σε καρφίτσες επαφής:	6U
Μέθοδος ενθυλάκωσης:	Ενιαίο πακέτο in-line
Επισημαίνω:	συνδετήρας διασύνδεσης φιλτραρίσματος RJ45 , Σύνδεσμος TAB-UP RJ45 , Συνδετήρας RJ45 100Mbps

Περιγραφή προϊόντων

Υποδοχή δικτύου RJ45 TAB-UP 100Mbps με φίλτρο DGKYD211B021FD2RA4D

Έγγραφο Προδιαγραφών Προϊόντος

DGKYD211B021FD2RA4D.pdf

Κωδικός Εξαρτήματος	DGKYD211B021FD2RA4D	Μάρκα	DGKYD/OEM/ODM
Τύπος Προϊόντος	Συνδετήρας-Modular	Στυλ Συνδετήρα	Υποδοχή
Τύπος Υποδοχής	RJ45	Τύπος Συνδετήρα	Modular Jack
Στυλ Κλειδώματος	Τυπικό	Κλείδωμα	TAB-UP
Φίλτρο	Με Φίλτρο	Επιλογή LED	Με LED
Χρώμα LED	Πράσινο/Κίτρινο	Στοπ Πάνελ	Με Στοπ Πάνελ
Θωρακισμένο	Με μεταλλική θωράκιση	Εφαρμόζεται σε	Τυπωμένη Πλακέτα Κυκλώματος
Διαμόρφωση Θύρας	1X1 Θύρες	Αριθμός Θέσεων	8
Διαμόρφωση Υποδοχής	1X1	Ακροδέκτες ανά Θύρα	8
Υλικό Θωράκισης	Κράμα χαλκού προ-επιμεταλλωμένο με νικέλιο	Προσανατολισμός Τοποθέτησης PCB	Πλευρική Είσοδος (Ορθή Γωνία)
Επιμετάλλωση Περιοχής Σύζευξης Επαφής	Χρυσός 6u	Υλικό Βάσης Επαφής	Φωσφορούχος Χαλκός
Υλικό Επιμετάλλωσης Ακροδέκτη Συγκόλλησης	Κασσίτερος-Μόλυβδος πάνω από Νικέλιο	Στυλ Τοποθέτησης PCB	Μέσω Οπής
Μέθοδος Τερματισμού σε Πλακέτα PC	Μέσω Οπής-Press-Fit	Κλείδωμα Πλακέτας	Με/Χωρίς Κλείδωμα Πλακέτας
Υλικό Περιβλήματος	Πολυεστέρας PBT	Χρώμα Περιβλήματος	Μαύρο
Υλικό Περιβλήματος Θερμοκρασία	Τυπικό	Βαθμολογία Ευφλεκτότητας UL	UL 94V-0

ΥΛΙΚΟ:

ΠΕΡΙΒΛΗΜΑ : PBT,UL94V-0,ΜΑΥΡΟ.

ΒΡΑΧΙΟΝΑΣ ΑΚΡΟΔΕΚΤΩΝ: PBT,UL94V-0,ΜΑΥΡΟ.

ΘΩΡΑΚΙΣΗ: C2680,T=0.20MM,ΕΠΙΜΕΤΑΛΛΩΣΗ ΝΙΚΕΛΙΟΥ ΣΕ ΟΛΗ ΤΗΝ ΠΕΡΙΟΧΗ.

ΑΚΡΟΔΕΚΤΗΣ: ΦΩΣΦΟΡΟΥΧΟΣ ΧΑΛΚΟΣ C5210,T=0.35MM,

ΕΠΙΜΕΤΑΛΛΩΣΗ 6U" ΧΡΥΣΟΥ ΣΤΗΝ ΠΕΡΙΟΧΗ ΕΠΑΦΗΣ.

ΜΗΧΑΝΙΚΑ:

ΑΝΤΟΧΗ : 750 ΚΥΚΛΟΙ MIN.

ΔΥΝΑΜΗ ΣΥΖΕΥΞΗΣ : 23N MAX.

ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ: -40°C~+85°C.

ΘΕΡΜΟΚΡΑΣΙΑ ΑΠΟΘΗΚΕΥΣΗΣ: -40°C~+85°C.

ΟΛΕΣ ΟΙ ΚΡΙΣΙΜΕΣ ΔΙΑΣΤΑΣΕΙΣ ΜΕ "*"

Ηλεκτρικά:

1.Λόγος στροφών:2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2.OCL:350uH Min.στα 100KHz 100mV 8mA DC.

3.Απώλεια εισαγωγής: -1.0 dB Max 1~100MHz.

4.Απώλεια επιστροφής: -18dB Min 1~30MHz;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5.Διασταυρούμενη συνομιλία: -40dB Min 1~30MHz;

-35dB Min 30~60MHz;

-30dB Min 60~100MHz;

6.CMR: -30dB Min 1~100MHz;

7.Hi-Pot: 2250V DC 6S 1mA PRI TO SEC

Power over Ethernet ή PoE περιγράφει οποιοδήποτε από διάφορα πρότυπα ή ad-hoc συστήματα που μεταδίδουν ηλεκτρική ισχύ μαζί με δεδομένα σε καλώδια Ethernet συνεστραμμένων ζευγών. Αυτό επιτρέπει σε ένα μόνο καλώδιο να παρέχει τόσο σύνδεση δεδομένων όσο και ηλεκτρική ισχύ σε συσκευές όπως ασύρματα σημεία πρόσβασης, κάμερες IP και τηλέφωνα VoIP.

Υπάρχουν διάφορες κοινές τεχνικές για τη μετάδοση ισχύος μέσω καλωδίων Ethernet. Δύο από αυτές έχουν τυποποιηθεί από το IEEE 802.3 από το 2003. Αυτά τα πρότυπα είναι γνωστά ως Εναλλακτική Α και Εναλλακτική Β. Για 10BASE-T και 100BASE-TX, χρησιμοποιούνται μόνο δύο από τα τέσσερα ζεύγη σήματος σε ένα τυπικό καλώδιο Cat 5. Εναλλακτική Β διαχωρίζει τους αγωγούς δεδομένων και ισχύος, διευκολύνοντας την αντιμετώπιση προβλημάτων. Επίσης, αξιοποιεί πλήρως και τα τέσσερα συνεστραμμένα ζεύγη σε ένα τυπικό καλώδιο Cat 5. Η θετική τάση διατρέχει τις ακίδες 4 και 5, και η αρνητική τις ακίδες 7 και 8.
