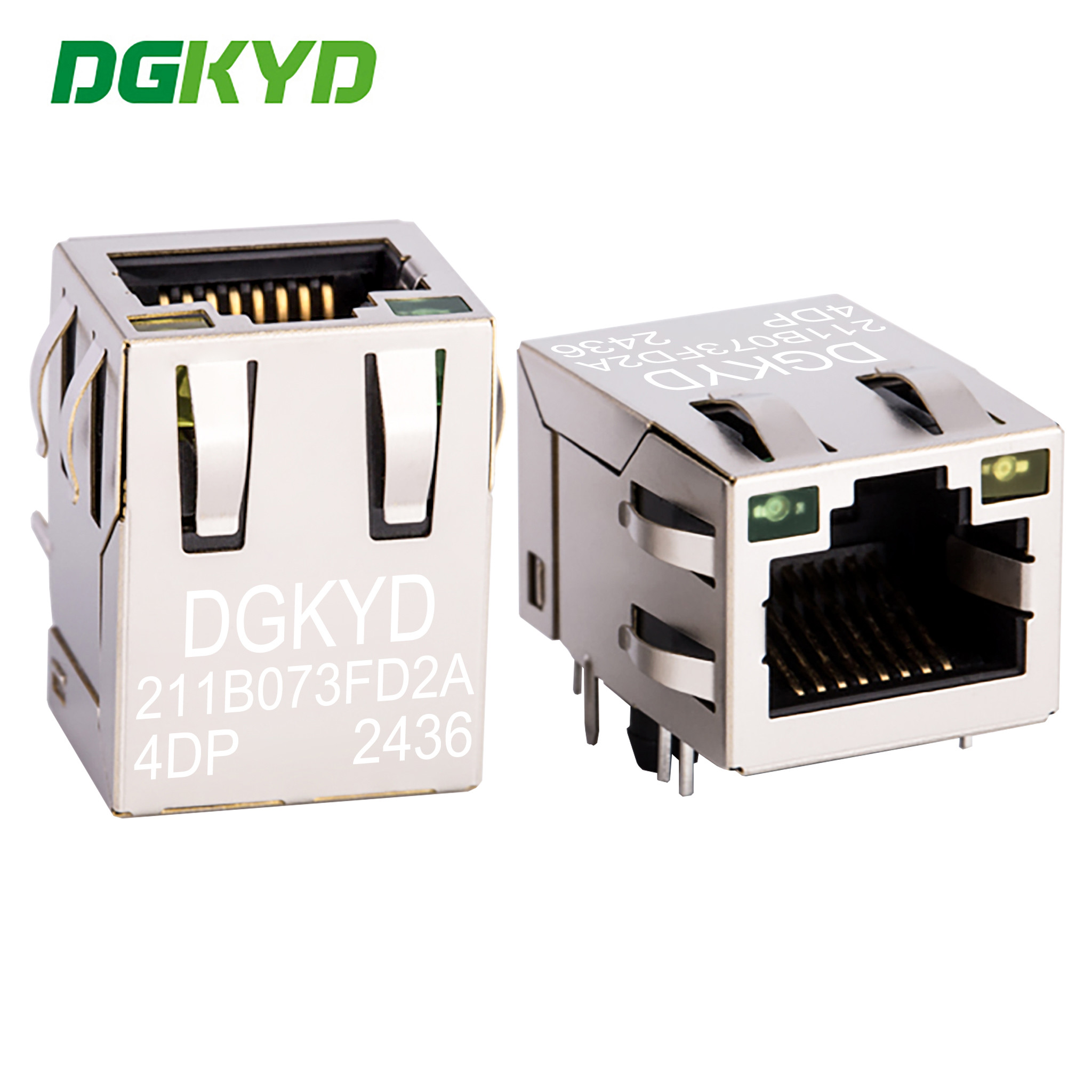

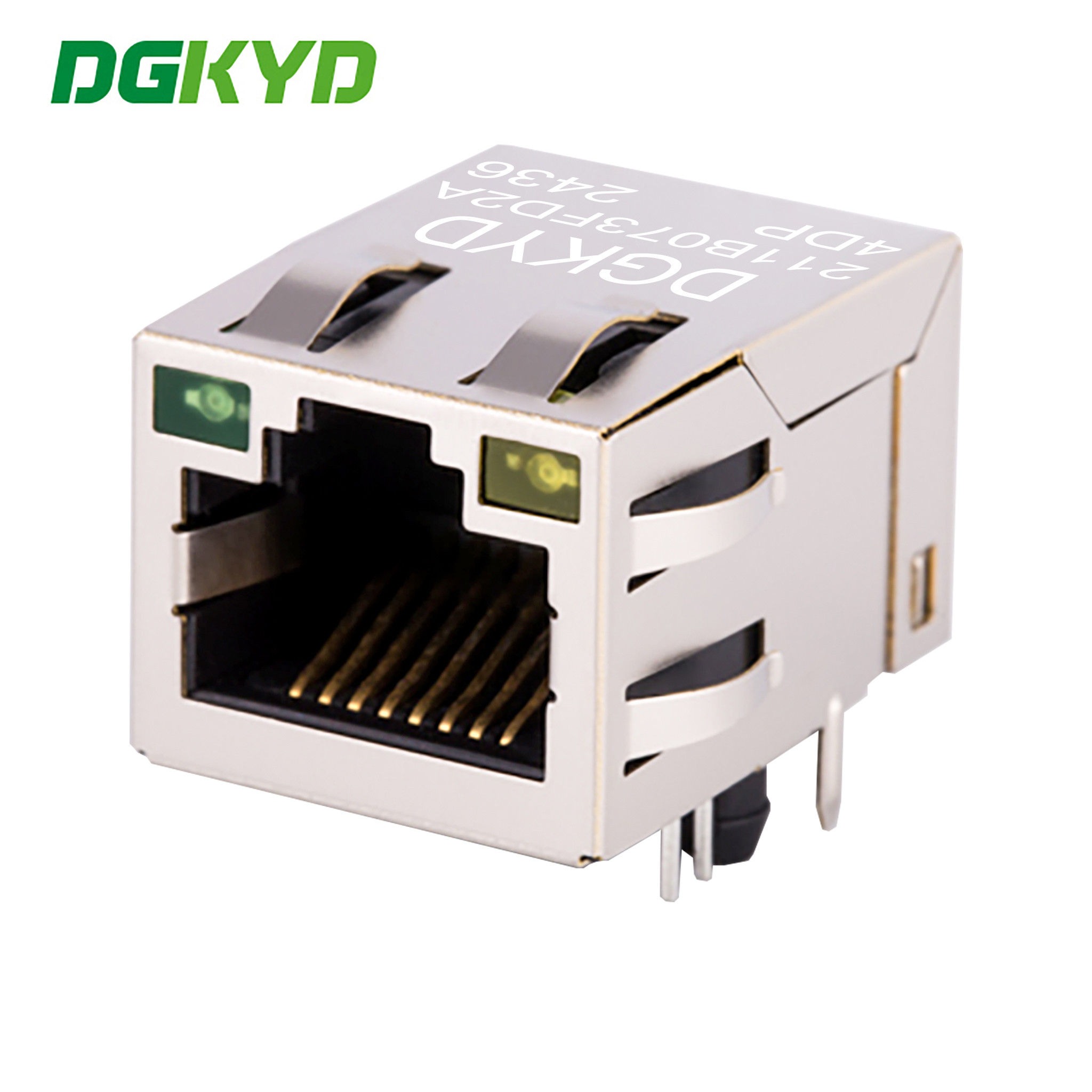

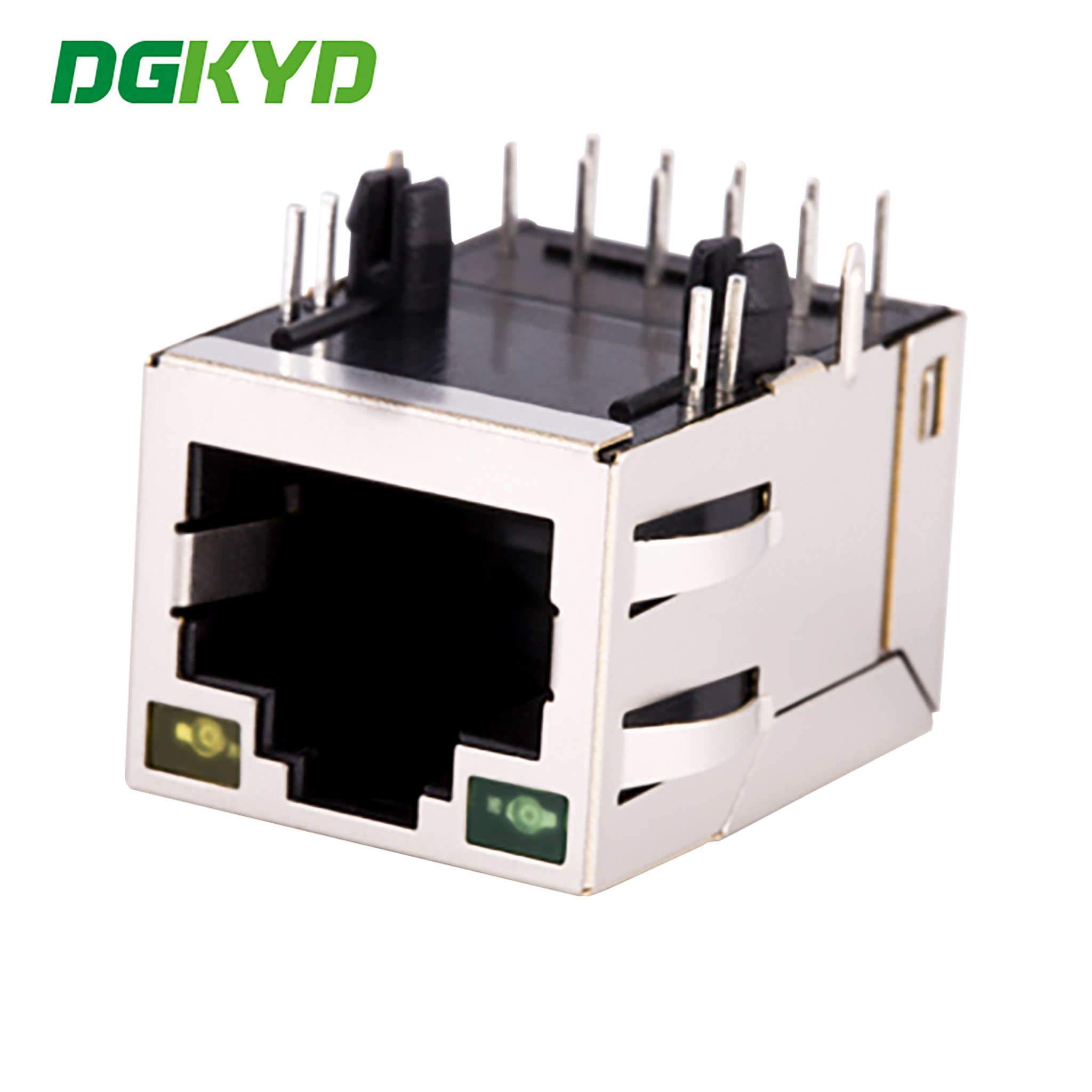

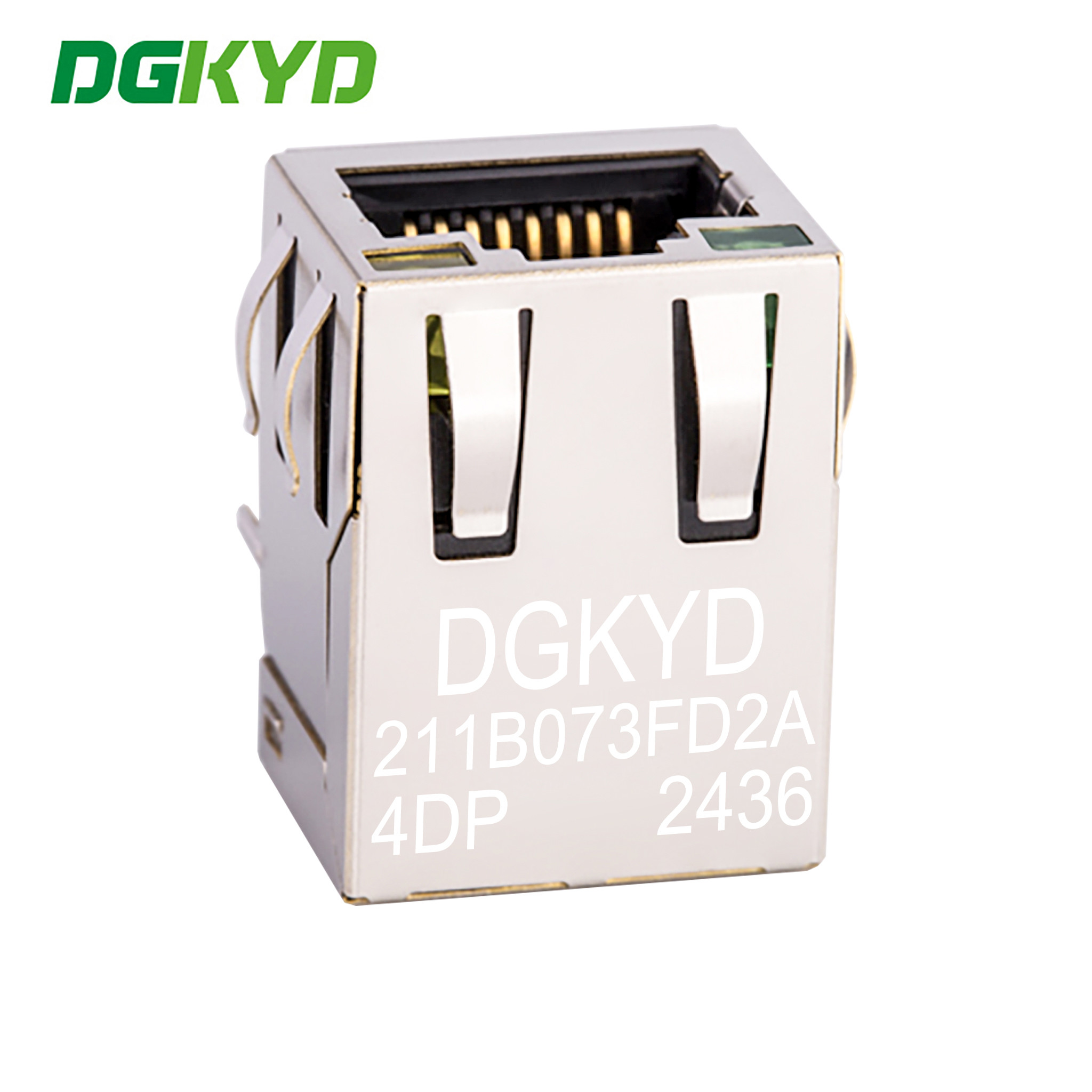

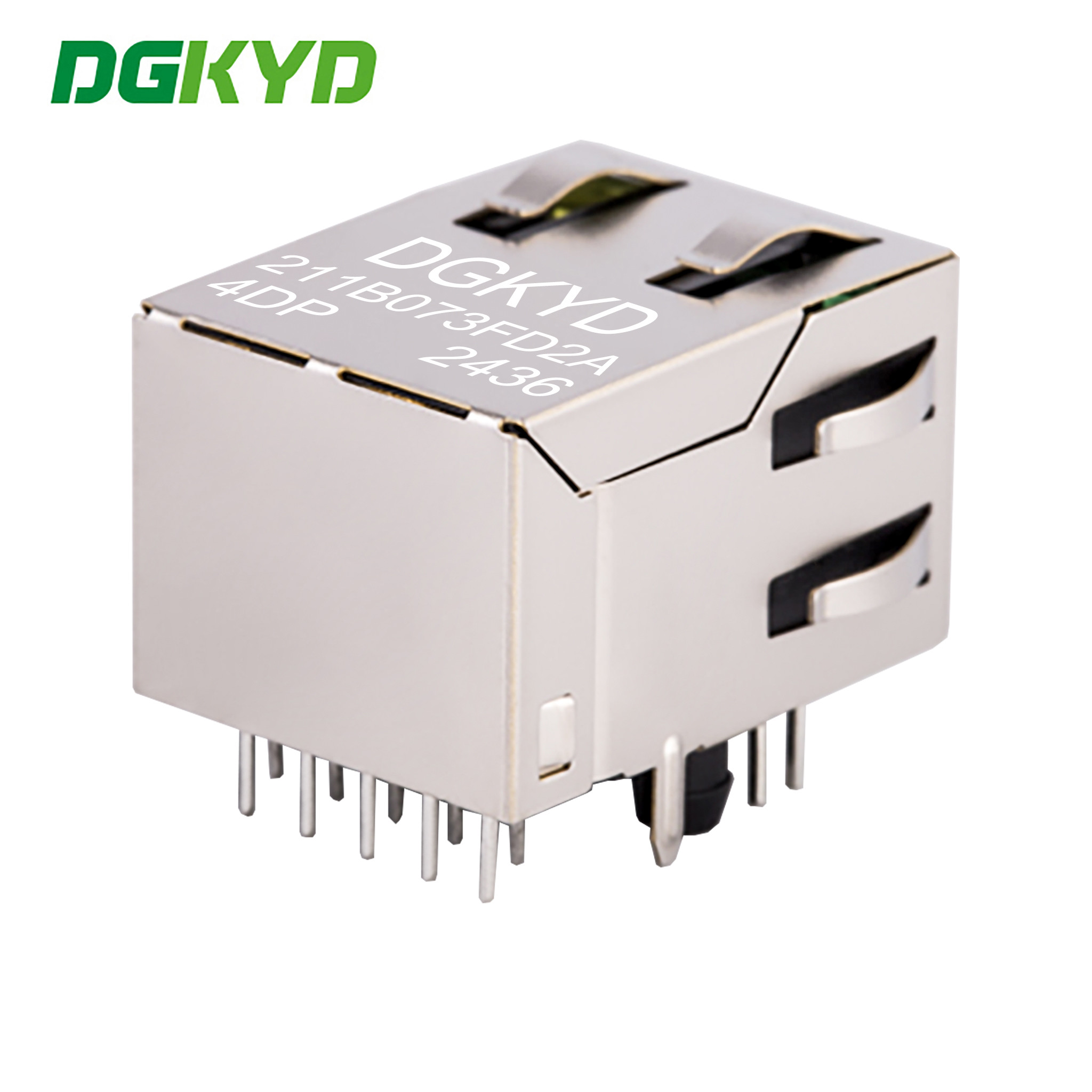

5Gbit/βιομηχανικός συνδετήρας 33MM GY/GY γρύλων magnetics του s RJ45 ethernet
Υπεύθυνος : Nicole Zhuo
Τηλεφωνικό νούμερο : +86 18925835585
WhatsApp : +8613538542087
| Minimum Order Quantity : | 1 piece | Τιμή : | Please contact us to get the latest price. |
|---|---|---|---|
| Packaging Details : | Tray in Carton | Delivery Time : | 10 days |
| Payment Terms : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Supply Ability : | 100K pcs/day |
| Place of Origin: | DongGuan of China | Μάρκα: | DGKYD |
|---|---|---|---|
| Πιστοποίηση: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Model Number: | DGKYD211B073FD2A4DP |
|
Λεπτομερής ενημέρωση |
|||
| Ονομασία προϊόντος: | RJ45 με το μετασχηματιστή | Πλαστικός πυρήνας: | Ο Μαύρος υλικών πληρώσεως PBT ίνας υάλου (UL94V-0), ROHS |
|---|---|---|---|
| Τύπος: | RJ45 ο θηλυκός Jack | No.Port: | RJ45 ενιαίος λιμένας |
| Ασπίδα RJ45: | - Ναι, ναι. | ΣΤΗΝ ΟΙΚΟΝΟΜΙΑ: | Ο φαινολικός, Μαύρος PBT (UL94V-0) |
| Θερμοκρασία λειτουργίας: | -40°C~+85°C | Θέρμανση αποθήκευσης: | -40°C~+85°C |
| LED: | Πράσινο/Κίτρινο | ||
| Υψηλό φως: | DGKYD211B073FD2A4DP,DGKYD211B073FD2A4DP Συνδέτης RJ45,Συνδετήρας TAB-UP Ethernet Filter RJ45 |
||
Περιγραφή προϊόντων
Έγγραφο προδιαγραφών προϊόντος
DGKYD211B073FD2A4DP.pdf
Παράμετροι
| Αριθμός τμήματος | DGKYD211B073FD2A4DP | Ετικέτα | DGKYD/OEM/ODM |
| Χώρος καταγωγής | Γκουανγκντόνγκ της Κίνας | Πιστοποίηση | Εφαρμογή των προδιαγραφών RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Τύπος προϊόντος | Συνδετήρες-Μοντούλα | Στυλ συνδέσμου | Τζακ! |
| Τύπος τζάκ | RJ45 | Τύπος συνδέσμου | Μονωδική θήκη |
| Στυλ κλειδαριού | Τύπος | Κλείδωμα | ΤΑΒ-UP |
| Φίλτρο | Με φίλτρο | Διάλεξη LED | Με LED |
| Χρώμα LED | Ναι L-πράσινο/R-κίτρινο | Σταματήσεις πίνακα | Με σταθμούς πίνακα |
| Κρυμμένο | - Ναι, ναι. | Εφαρμόζεται σε: | Τυπωμένα κυκλώματα |
| Ταχύτητα απόδοσης | 100/1000 BASE-T/TX | Διορθωτικό για τον τύπο συγκόλλησης | Επιστροφή της ροής (εναλλακτική λύση). |
| Διαμόρφωση λιμένων | Ενιαία λιμάνια | Αριθμός θέσεων | 10 |
| Διαμόρφωση Jack | 1X1 | Τερματικοί σταθμοί ανά λιμένα | 8 |
| Υλικό ασπίδας | Συσκευές από χάλυβα ή από χάλυβα | Προσανατολισμός τοποθέτησης PCB | Πλευρική είσοδος (δεξιά γωνία) |
| Υλικό επικάλυψης περιοχής ζευγαρώματος επαφής | Χρυσός 6u/15u/30u/50u | Υλικό βάσης επαφής | Φωσφόρος Χάλκινος |
| Υλικό επικοινωνίας για την επιχρίστωση της ουράς συγκόλλησης | Κλασικό μολύβι πάνω από νικέλιο | Στυλ τοποθέτησης PCB | Μέσα από την τρύπα |
| Μέθοδος τερματισμού στο PC Board | Μέσα από την Τρύπα-Επιμέτρηση-Εντάξη | Κλειδώματα επιφάνειας | Με/χωρίς κλειδαριά επιφάνειας |
| Υλικό στέγασης | Πολυεστέρας PBT | Χρώμα του σπιτιού | Μαύρο |
| Θέρμανση υλικού στέγασης | Τύπος | Αξιολόγηση εύφλεκτης επιφάνειας UL | UL 94V-0 |
Προδιαγραφές υλικού:
Εφαρμογές:
Ενσωματωμένος κύριος σύνδεσμος RJ45 που χρησιμοποιείται για:
• 10/10/1000M net card,PCMCIA net card,USB Hub,network switch,router,fiber optic transceivers,optical
Πληροφορητής, IP τηλέφωνο,Διαδικτυακό set-top box,κάμερα διαδικτύου,σύνδεση δικτύου,υπολογιστής,τηλεπικοινωνίες,modem,
HomePNA, DSL/ADSL κλπ.
Ηλεκτρικές προδιαγραφές σε θερμοκρασία 25°C
.Αποτυχία εισαγωγής: 1-100MHZ -1,0dBmax
.Αποτυχία στροφής: 1-30MHZ -16.0dBmin
30-60MHZ -14.0dBmin
60-80MHZ -10.0dBmin
.Συζητήσεις διασταύρωσης: 1-30MHZ -40.0dBmin
30-60MHZ -35.0dBmin
60-80MHZ -30.0dBmin
.CMR:1-100MHZ -35dBmin
.Υψηλή ισχύς: 1500v AC 6S 1mA
.Συντελεστής περιστροφής:1CT:1CT±3%
.OCL:350uH @100KHZ 100Mv 8mA DC
Τύπος διεπαφής: εφαρμογή κεφαλής κρύσταλλου: 10 / 100 / 1000BASE-T Ethernet
Τύπος: RJ45 ενσωματωμένο σε μαγνητικά
Δραστηριώδης συχνότητα: υψηλής συχνότητας χαρακτηριστικό: φιλτράρισμα, αντιανταραχή
Θερμοκρασία λειτουργίας:40 °C - 85 °C
Θερμοκρασία αποθήκευσης: - 40 °C - 85 °C
Χωρίς μόλυβδο συγκόλληση: ύψος συγκόλλησης κυμάτων έως 265 °C
RJ45 πλήρης σειράς εξαρτημάτων ολοκληρωμένων κυκλωμάτων, RJ45 κατασκευαστής συνδέσμου δικτύου άμεση προμήθεια
1Τρόπος λειτουργίας: κατασκευαστής
2. Χρόνος παράδοσης: στην ώρα παράδοσης, περίπουΔύο.Εβδομάδες.
3. Προδιαγραφές για επιλογές: LED δείκτης φωτός ((πράσινο, κίτρινο, κόκκινο, πορτοκαλί, μπλε, δίχρωμο LED) >
Ασπίδα με δάχτυλα EMI ή όχι
αναλογία τροχιάς του μαγνητικού πυρήνα
Διαφοροποίηση κυκλώματος μαγνητικών προαιρετική
Επικάλυψη από χρυσό επαφής (FU, 3U, 6U, 15u, 30U, 50U)
πλαστικό υλικό στερέωσης (PBT,PA46,PA9T, LCP)
4Οι ηλεκτρικές ιδιότητες των προϊόντων πληρούν τα πρότυπα του κλάδου, η εμφάνιση και οι μηχανικές ιδιότητες πληρούν τις διαστάσεις της εμφάνισης, τα πρότυπα του κλάδου μηχανικής παραγωγής,και τα πρότυπα προστασίας του περιβάλλοντοςΗ ικανοποίησή σας είναι ο σκοπός της υπηρεσίας μας!
Παραμέτρους απόδοσης:
1Εφαρμόζεται στο Ethernet, αναλογία τροχιάς: 1ΚΤ: 1ΚΤ
2Γνωρίστε τον IEEE 802.3 & ΑΝΣΙX 3.263 πρότυπο
3- Ινδυτικότητα ανοικτού κυκλώματος (OCL): 350uH(ΜΙΝ) @ 100kHz, 0.1VRMSμε 8Ma Δ.Σ.ΒΔΕΣ
4. Διαδικασία συγκόλλησης κυμάτων 265 °C Max που πληροί τις απαιτήσεις του προτύπου ROHS της ΕΕ
5Αντισταθείτε στην τάση: 2250ΔΕΔ1mA Μέγιστο, 60s
6.Αντίσταση: 100 Ωμ
7. RJ45 διεπαφή πληροί FCC 68.5 πρότυπο
8Αντίσταση συνεχούς ρεύματος: 1,5 Ω
Γενικά ερωτήματα:
1Ε: Είστε εμπορική εταιρεία ή κατασκευάστρια;
Α: Είμαστε κατασκευή. Καλώς ήρθατε στο εργοστάσιό μας.
2Ε: Τι γίνεται με το χρόνο προετοιμασίας;
Α: Για προϊόντα σε αποθέματα, τα αγαθά θα παραδοθούν εντός 5-7 εργάσιμων ημερών μετά την πληρωμή.ο χρόνος παράδοσης θα πρέπει να επιβεβαιωθεί σύμφωνα με την ποσότητα της παραγγελίας σας.
3. Ε: Μπορείτε να παρέχετε δείγματα; Είναι δωρεάν;
Απ: Ναι. Συνήθως μπορούμε να παρέχουμε 2-3 δείγματα των τυποποιημένων προϊόντων δωρεάν για δοκιμή.
4Ε: Μπορώ να βάλω το δικό μου λογότυπο πάνω του;
Ως κατασκευαστής με 11ετή εμπειρία OEM, είμαστε πλήρως ικανοί να προσαρμόσουμε τα προϊόντα για εσάς.
