Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Επικοινωνήστε

Ενιαία θύρα 100M ολοκληρωμένος μετασχηματιστής 12Pin RJ45 προστατευμένος σύνδεσμος Ethernet Filter Modular Jack

Ποσότητα παραγγελίας min :	Διαπραγμάτευση	Τιμή :	Please contact us to get the latest price.
Συσκευασία λεπτομέρειες :	1200Tray στο χαρτοκιβώτιο	Χρόνος παράδοσης :	10 μέρες
Όροι πληρωμής :	T/T,D/P,D/A,L/C,Western Union,	Δυνατότητα προσφοράς :	100.000 τμχ/ημέρα

Τόπος καταγωγής:	Dongguan της Κίνας	Μάρκα:	DGKYD
Πιστοποίηση:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Αριθμό μοντέλου:	DGKYD811B255FF5A2D057
Έγγραφο:	DGKYD811B255FF5A2D057.pdf

Λεπτομερής ενημέρωση
Τύπος προϊόντος:	RJ45	Μέθοδος ενθυλάκωσης:	Ενιαίο πακέτο in-line
Στυλ Mount PCB:	ΒΟΥΤΙΑ	Σχήμα:	Ορθογώνιο παραλληλόγραμμο
Ασπίδα:	Ναί	Πλαστικό υλικό κατοικίας:	Μαύρο PA66
Αριθμός καρφιτσών:	12	Αριθμός Πυρήνων:	8
Διάσταση (mm):	17,78 24,13 11,3	Χρυσή επένδυση σε καρφίτσες επαφής:	6U
Θερμοκρασία λειτουργίας:	- 40 ℃ ~ 85 ℃	Θερμοκρασία αποθήκευσης:	- 40 ℃ ~ 85 ℃
Επισημαίνω:	Θωρακισμένη υποδοχή μονής θύρας RJ45 , 100M Integrated Transformer RJ45 Modular Jack , Θωρακισμένη υποδοχή 12 ακίδων RJ45

Περιγραφή προϊόντων

Επισκόπηση του προϊόντος

Ενιαίο λιμάνι 100M Ενοποιημένο φίλτρο Ethernet μετασχηματιστή με 12-πιν RJ45 Διασύνδεση δικτύουDGKYD811B255FF5A2D057.

Αυτός ο αρθρωτός σύνδεσμος jack ενσωματώνει μαγνητικά στοιχεία και φιλτραρίσματα σε ένα συμπαγές, ορθογώνιο πακέτο PCB, σχεδιασμένο για αξιόπιστη σύνδεση 10/100BASE-T Ethernet.

Πληροφορίες για το προϊόν: DGKYD811B255FF5A2D057.pdf

Τεχνικές παραμέτρους

Αριθμός τμήματος	DGKYD811B255FF5A2D057	Ετικέτα	DGKYD / OEM / ODM
Τύπος προϊόντος	Συνδετήρες-Μοντούλα	Στυλ συνδέσμου	Τζακ!
Τύπος τζάκ	RJ45	Τύπος συνδέσμου	Μονωδική θήκη
Στυλ κλειδαριού	Τύπος	Κλείδωμα	ΤΑΒ-UP
Φίλτρο	Με φίλτρο	Δικαίωμα LED	Με LED
Χρώμα LED	Πράσινο / πορτοκαλί-κίτρινο	Σταματήσεις πίνακα	Με σταθμούς πίνακα
Κρυμμένο	Με μεταλλική ασπίδα	Εφαρμόζεται σε:	Τυπωμένα κυκλώματα
Διαμόρφωση λιμένων	Ενιαίο λιμάνι	Αριθμός θέσεων	12
Διαμόρφωση Jack	1X1	Τερματικοί σταθμοί ανά λιμένα	8
Υλικό ασπίδας	Συσκευή από χαλκό προφυλακτισμένη με νικέλιο	Προσανατολισμός τοποθέτησης PCB	Πλευρική είσοδος (δεξιά γωνία)
Επικάλυψη περιοχής ζευγαρώματος επαφής	Χρυσό 6u	Υλικό βάσης επαφής	Φωσφόρος Χάλκινος
Υλικό επικοινωνίας για την επιχρίστωση της ουράς συγκόλλησης	Κλασικό μολύβι πάνω από νικέλιο	Στυλ τοποθέτησης PCB	Μέσα από την τρύπα
Μέθοδος τερματισμού στο PC Board	Μέσα από την Τρύπα-Επιμέτρηση-Εντάξη	Κλειδώματα επιφάνειας	Με / χωρίς κλειδαριά επιφάνειας
Υλικό στέγασης	PA66 Πολυεστέρας	Χρώμα του σπιτιού	Μαύρο
Θέρμανση υλικού στέγασης	Τύπος	Αξιολόγηση εύφλεκτης επιφάνειας UL	UL 94V-0

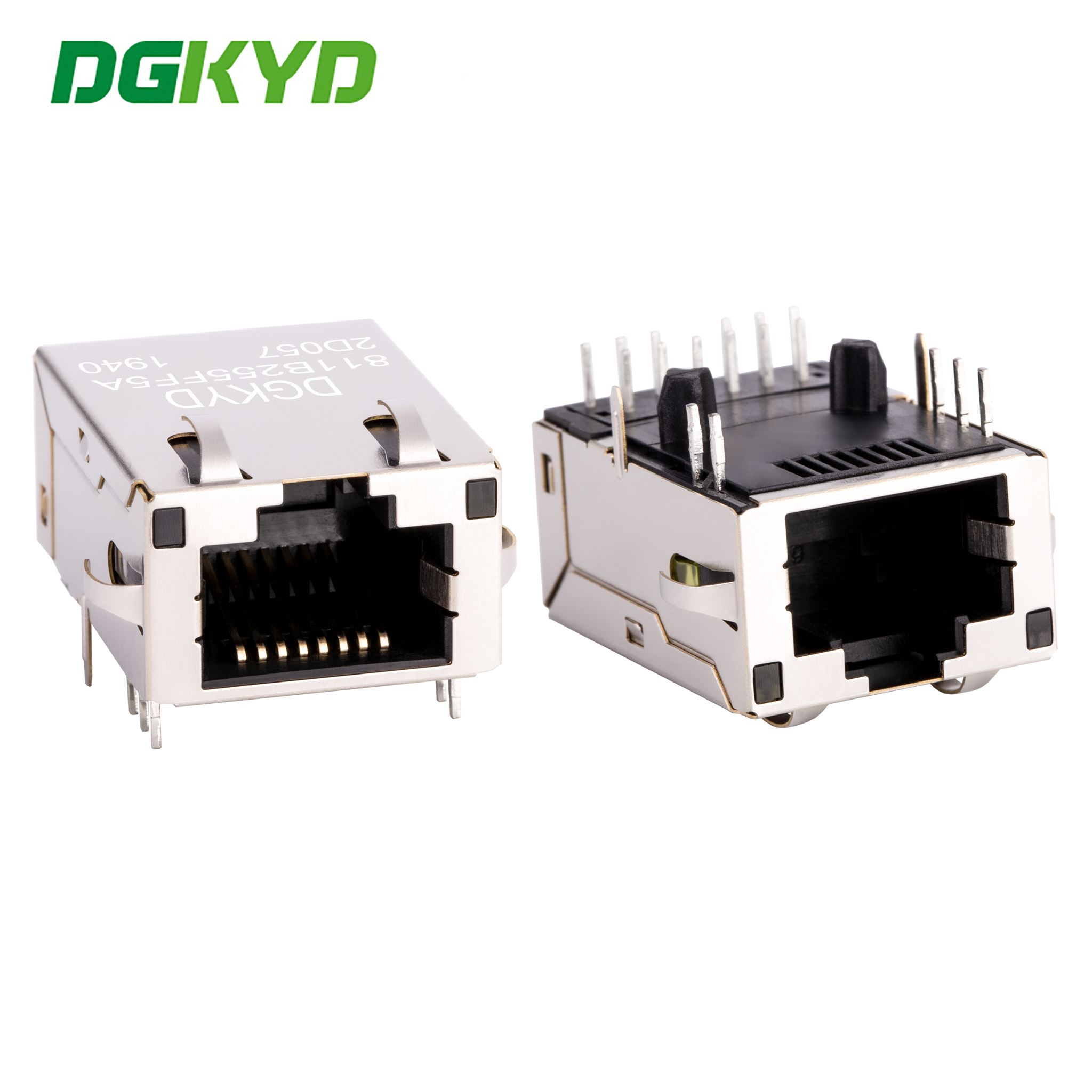

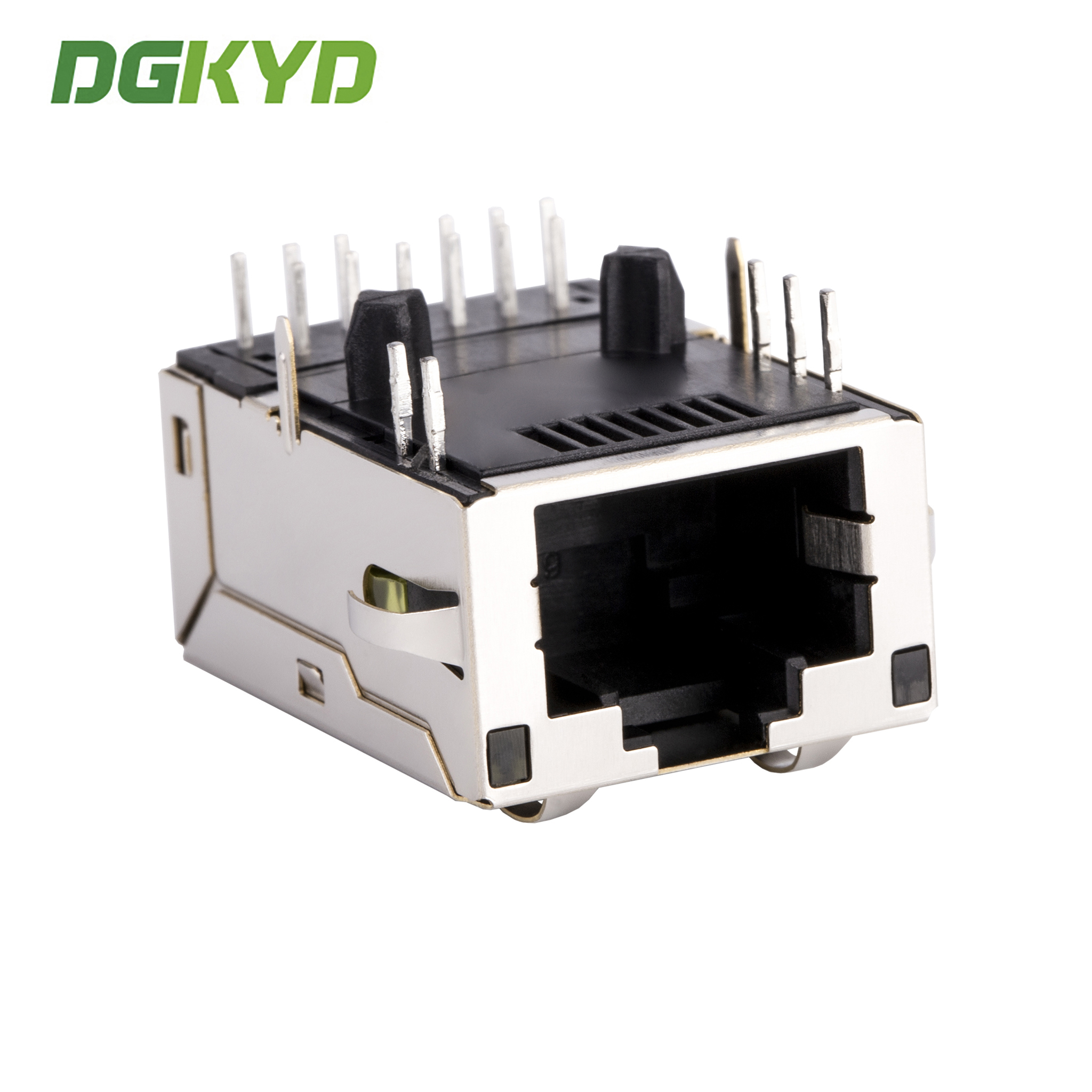

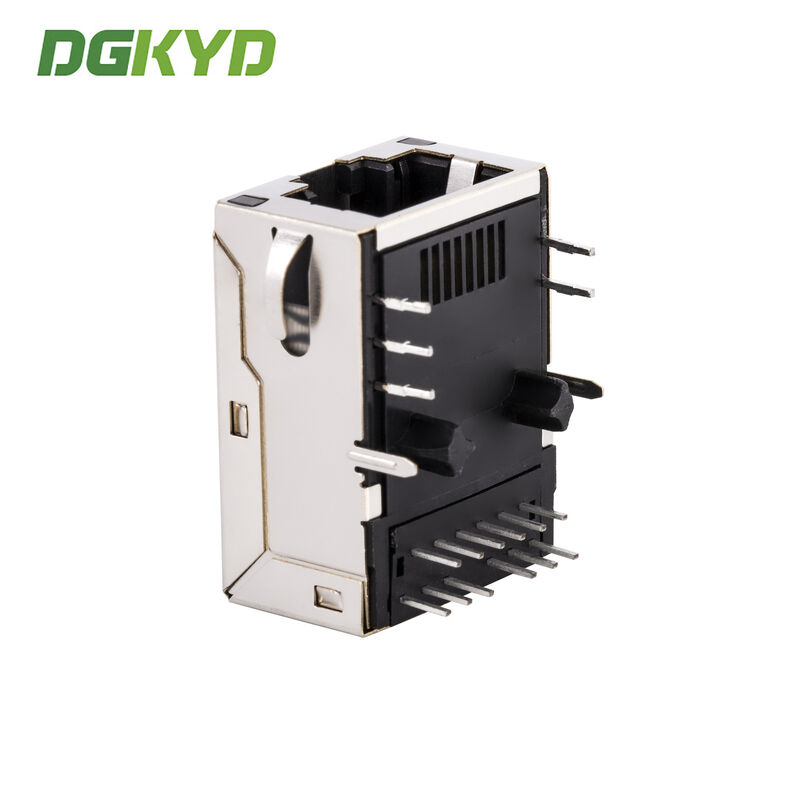

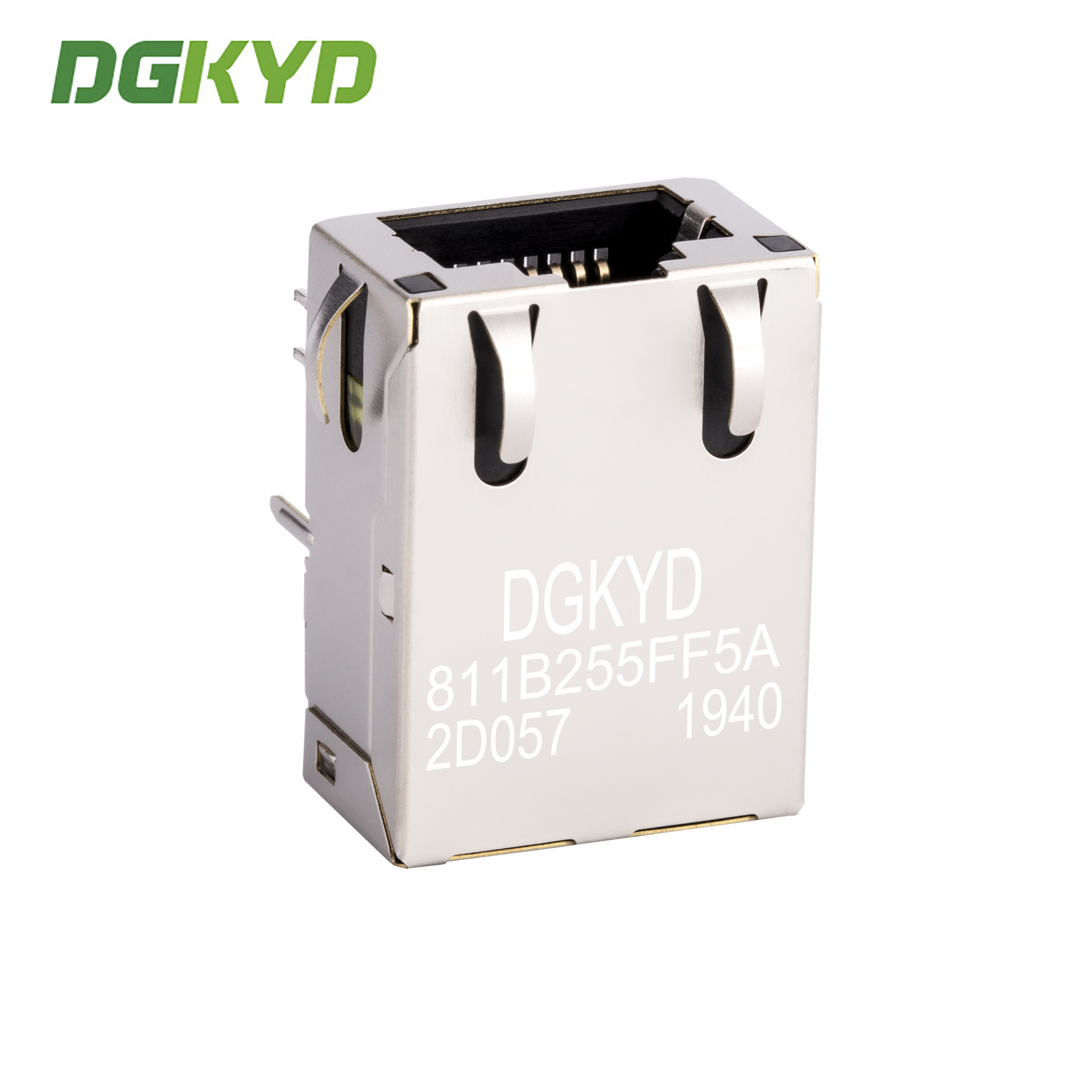

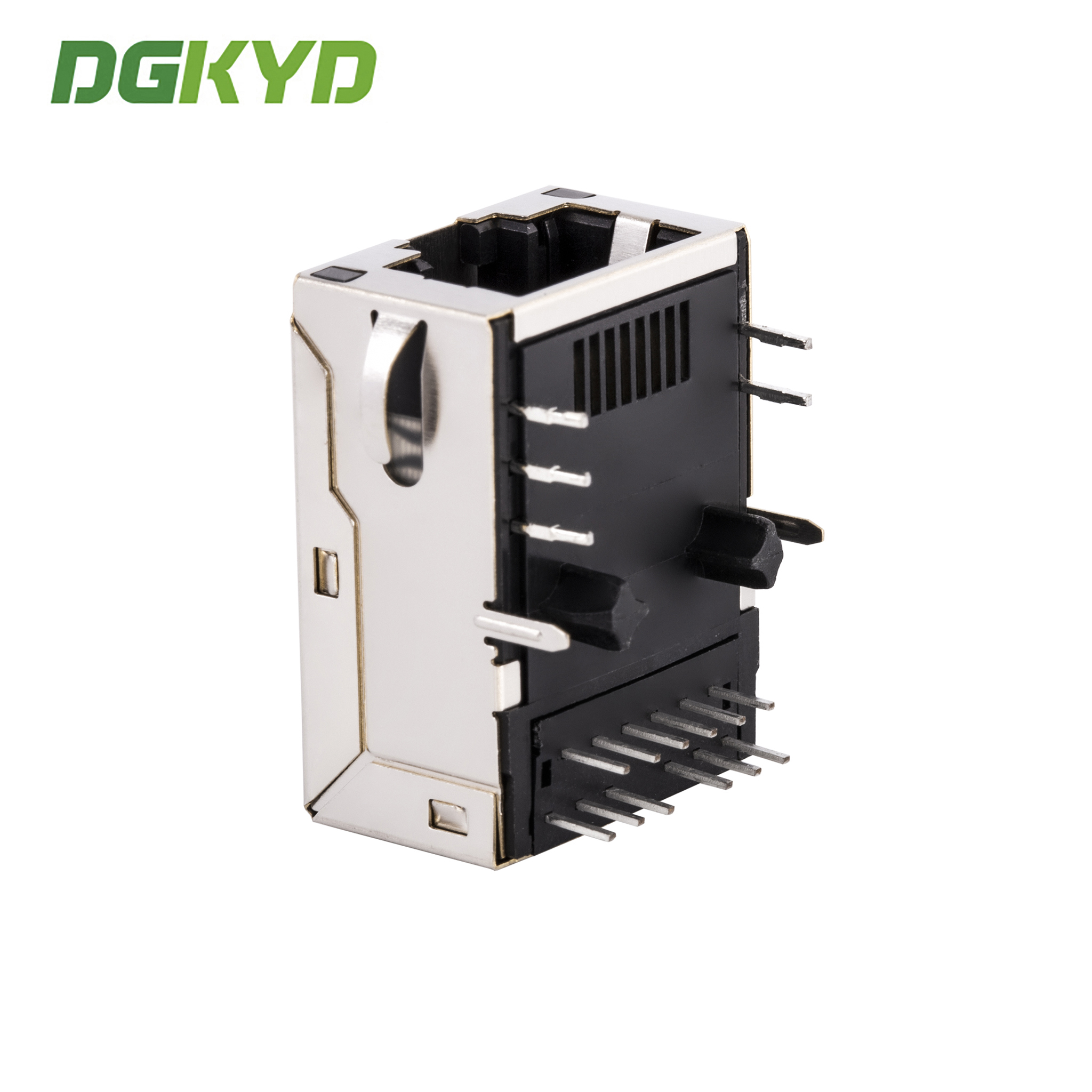

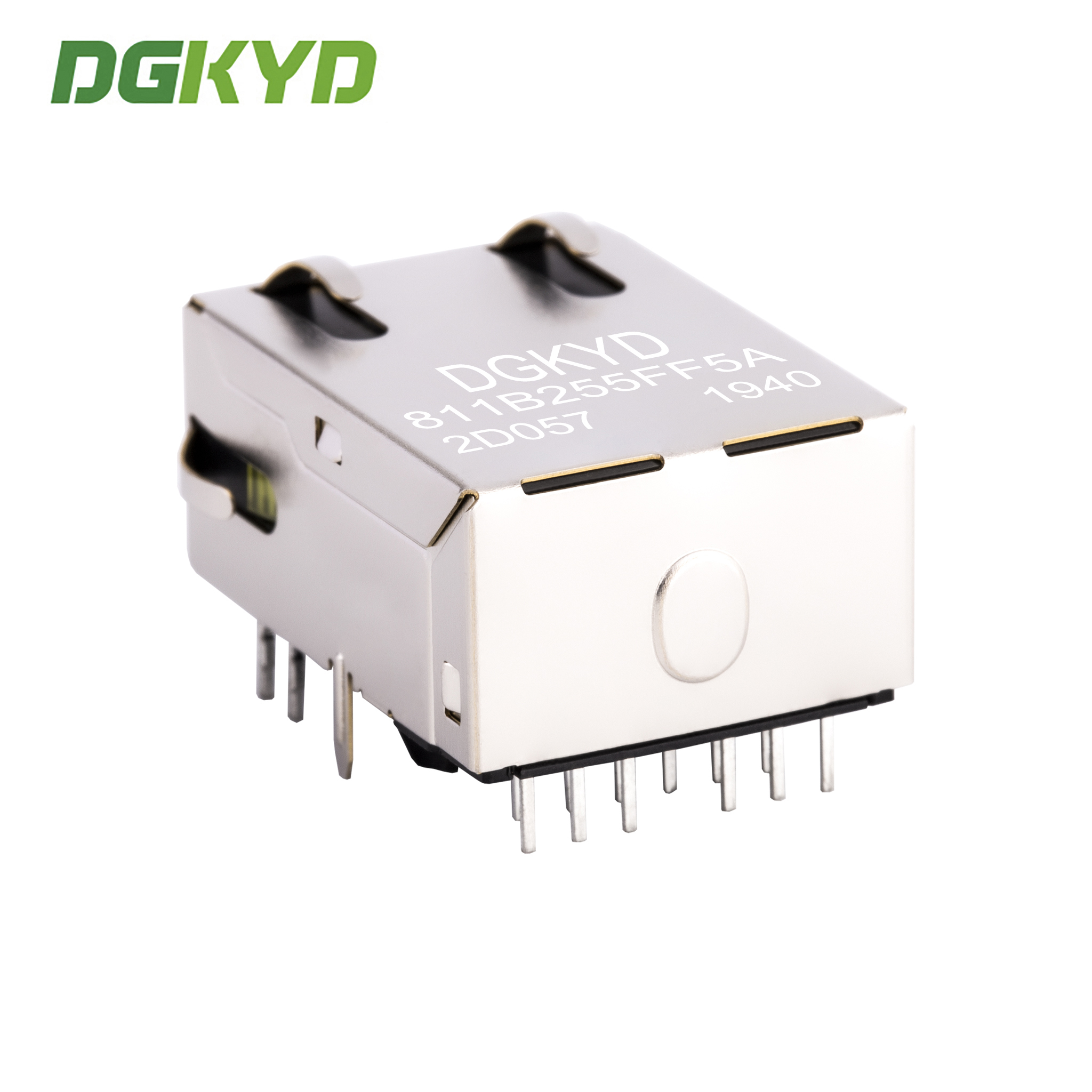

Εικόνες προϊόντων

Τεχνικές προδιαγραφές

Τύπος διεπαφής:Σύνδεσμος RJ45 για 10/100/1000BASE-T Ethernet
Τύπος:ΡJ45 με ενσωματωμένο μαγνητικό
Δραστηριότητα:Υψηλή συχνότητα με χαρακτηριστικά φιλτραρίσματος και αντιανταραχής
Θερμοκρασία λειτουργίας:-40°C έως 85°C
Θέρμανση αποθήκευσης:-40°C έως 85°C
Χωρίς μόλυβδο συγκόλληση:Υψόμετρο συγκόλλησης κυμάτων έως 265°C

Κατασκευαστικές ικανότητες

RJ45 πλήρης σειράς εξαρτημάτων ολοκληρωμένων κυκλωμάτων, απευθείας προμήθεια από τον κατασκευαστή.

Επιχειρηματική λειτουργία:Κατασκευαστής
Χρόνος παράδοσης:Περίπου δύο εβδομάδες για τις κανονικές παραγγελίες
Επιλογές προσαρμογής:
- Φως δείκτη LED (πράσινο, κίτρινο, κόκκινο, πορτοκαλί, μπλε, δίχρωμο LED)
- Ασπίδα με ή χωρίς δάχτυλα EMI
- Αναλογία τροχιάς του μαγνητικού πυρήνα
- Επιλογές διαφοροποίησης των μαγνητικών κυκλωμάτων
- Χρυσή επικάλυψη επαφής (FU, 3U, 6U, 15u, 30U, 50U)
- Πλαστικό υλικό στερέωσης (PBT, PA46, PA9T, LCP)

Τα προϊόντα μας πληρούν τα πρότυπα της βιομηχανίας για τις ηλεκτρικές ιδιότητες, τις μηχανικές διαστάσεις και την περιβαλλοντική συμμόρφωση.

Συχνές Ερωτήσεις

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: Είμαστε κατασκευαστής. Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας.

Ε: Τι γίνεται με το χρόνο προετοιμασίας;

Α: Για τα προϊόντα που βρίσκονται σε αποθέματα, η παράδοση εντός 5-7 εργάσιμων ημερών μετά την πληρωμή. Για τα εξατομικευμένα και τα προϊόντα εκτός αποθέματος, ο χρόνος παράδοσης επιβεβαιώνεται με βάση την ποσότητα της παραγγελίας.

Ε: Μπορείτε να μου δώσετε δείγματα; Είναι δωρεάν;

Απ: Ναι. Συνήθως παρέχουμε δωρεάν 2-3 δείγματα των τυποποιημένων προϊόντων για σκοπούς δοκιμής.

Ε: Μπορώ να βάλω το δικό μου λογότυπο;

Α: Ναι. Ως κατασκευαστής με 11 χρόνια εμπειρίας OEM, είμαστε πλήρως ικανοί να προσαρμόσουμε τα προϊόντα στις προδιαγραφές σας.
