Περιγραφή προϊόντων

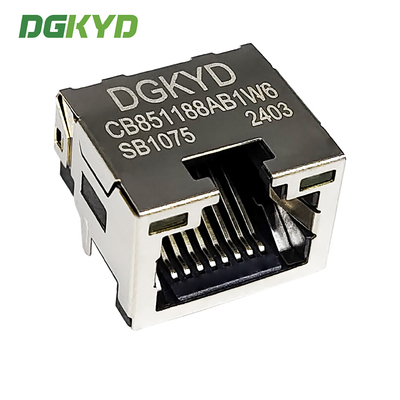

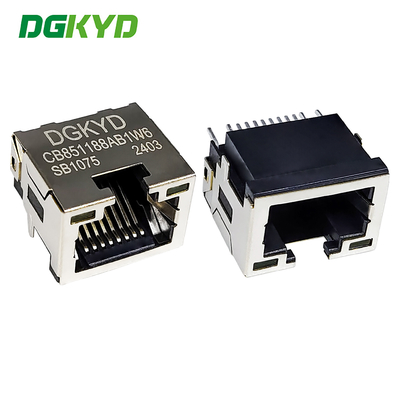

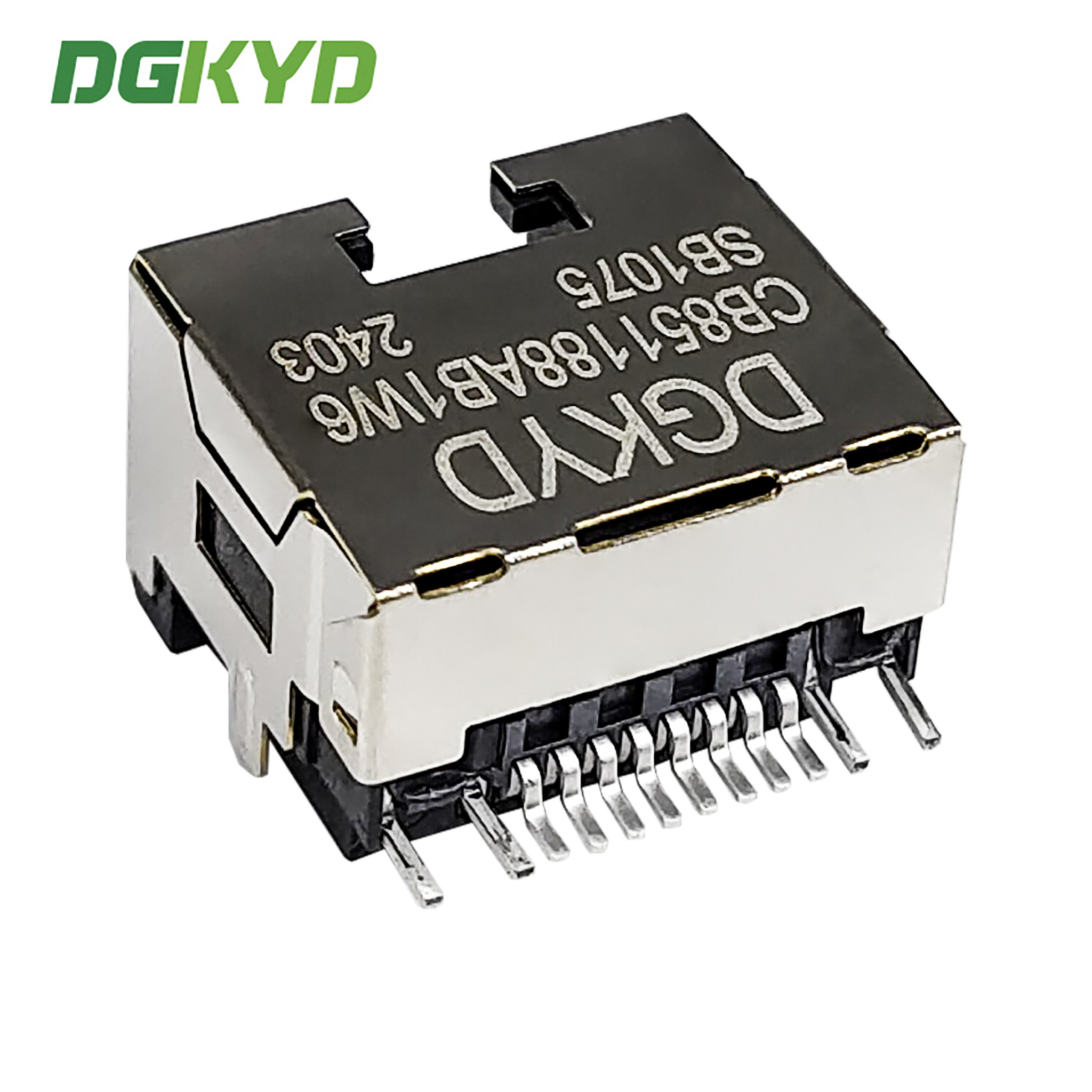

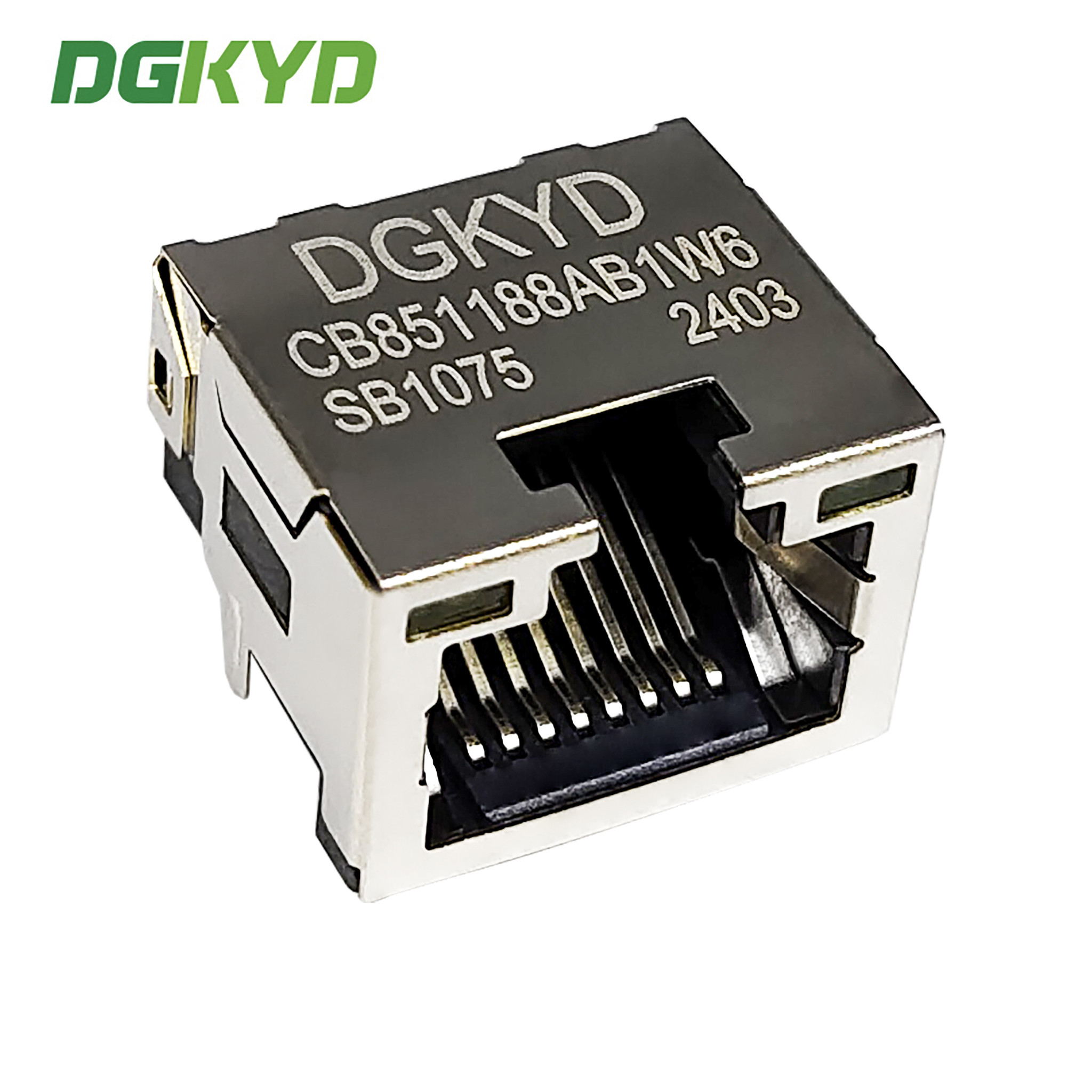

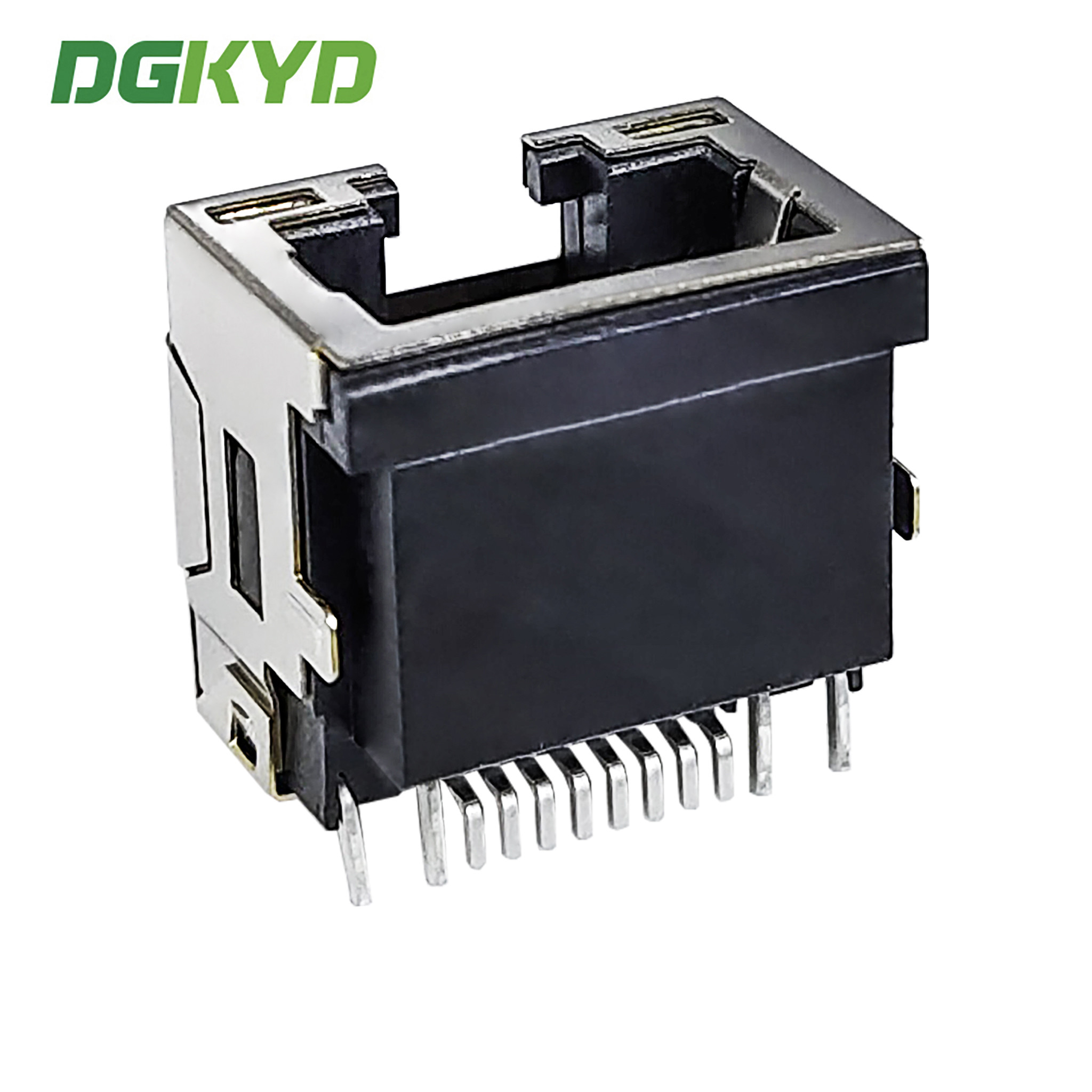

Δελτίο καταδύσεων RJ45 8.5 με ελαφρύ 8P8C τύπου patch DGKYDCB851188AB1W6SB1075
Έγγραφο προδιαγραφών προϊόντος
Διοικητικό συμβούλιο
| Αριθμός τμήματος |
Διοικητική αρχή |
Ετικέτα |
DGKYD/OEM/ODM |
| Χώρος καταγωγής |
Γκουανγκντόνγκ της Κίνας |
Πιστοποίηση |
Εφαρμογή των προδιαγραφών RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Τύπος προϊόντος |
Συνδετήρες-Μοντούλα |
Στυλ συνδέσμου |
Τζακ! |
| Τύπος τζάκ |
RJ45 |
Τύπος συνδέσμου |
Μονωδική θήκη |
| Στυλ κλειδαριού |
Τύπος |
Κλείδωμα |
ΤΑΒ-UP |
| Φίλτρο |
Χωρίς φίλτρο |
Διάλεξη LED |
Με LED |
| Χρώμα LED |
Κίτρινο/πράσινο |
Σταματήσεις πίνακα |
Με σταθμούς πίνακα |
| Κρυμμένο |
- Ναι, ναι. |
Εφαρμόζεται σε: |
Τυπωμένα κυκλώματα |
| Ταχύτητα απόδοσης |
10/100//1000BASE-T/TX |
Διορθωτικό για τον τύπο συγκόλλησης |
Επιστροφή της ροής (εναλλακτική λύση). |
| Διαμόρφωση λιμένων |
Ενιαία λιμάνια |
Αριθμός θέσεων |
8 |
| Διαμόρφωση Jack |
1X1 |
Τερματικοί σταθμοί ανά λιμένα |
8 |
| Υλικό ασπίδας |
Συσκευές από χάλυβα ή από χάλυβα |
Προσανατολισμός τοποθέτησης PCB |
Πλευρική είσοδος (δεξιά γωνία) |
| Υλικό επικάλυψης περιοχής ζευγαρώματος επαφής |
Χρυσός 6u/15u/30u/50u |
Υλικό βάσης επαφής |
Φωσφόρος Χάλκινος |
| Υλικό επικοινωνίας για την επιχρίστωση της ουράς συγκόλλησης |
Κλασικό μολύβι πάνω από νικέλιο |
Στυλ τοποθέτησης PCB |
Μέσα από την τρύπα |
| Μέθοδος τερματισμού στο PC Board |
Μέσα από την Τρύπα-Επιμέτρηση-Εντάξη |
Κλειδώματα επιφάνειας |
Με/χωρίς κλειδαριά επιφάνειας |
| Υλικό στέγασης |
Πυρηνικό υλικό |
Χρώμα του σπιτιού |
Μαύρο |
| Θέρμανση υλικού στέγασης |
Τύπος |
Αξιολόγηση εύφλεκτης επιφάνειας UL |
UL 94V-0 |
Τύπος διεπαφής: εφαρμογή κεφαλής κρύσταλλου: 10 / 100 / 1000BASE-T Ethernet
Τύπος: RJ45 ενσωματωμένο σε μαγνητικά
Δραστηριώδης συχνότητα: υψηλής συχνότητας χαρακτηριστικό: φιλτράρισμα, αντιανταραχή
Θερμοκρασία λειτουργίας:40 °C - 85 °C
Θερμοκρασία αποθήκευσης: - 40 °C - 85 °C
Χωρίς μόλυβδο συγκόλληση: ύψος συγκόλλησης κυμάτων έως 265 °C
RJ45 πλήρης σειράς εξαρτημάτων ολοκληρωμένων κυκλωμάτων, RJ45 κατασκευαστής συνδέσμου δικτύου άμεση προμήθεια
1Τρόπος λειτουργίας: κατασκευαστής
2. Χρόνος παράδοσης: στην ώρα παράδοσης, περίπουΔύο.Εβδομάδες.
3. Προδιαγραφές για επιλογές: LED δείκτης φωτός ((πράσινο, κίτρινο, κόκκινο, πορτοκαλί, μπλε, δίχρωμο LED) >
Ασπίδα με δάχτυλα EMI ή όχι
αναλογία τροχιάς του μαγνητικού πυρήνα
Διαφοροποίηση κυκλώματος μαγνητικών προαιρετική
Επικάλυψη από χρυσό επαφής (FU, 3U, 6U, 15u, 30U, 50U)
πλαστικό υλικό στερέωσης (PBT,PA46,PA9T, LCP)
4Οι ηλεκτρικές ιδιότητες των προϊόντων πληρούν τα πρότυπα του κλάδου, η εμφάνιση και οι μηχανικές ιδιότητες πληρούν τις διαστάσεις της εμφάνισης, τα πρότυπα του κλάδου μηχανικής παραγωγής,και τα πρότυπα προστασίας του περιβάλλοντοςΗ ικανοποίησή σας είναι ο σκοπός της υπηρεσίας μας!
Παραμέτρους απόδοσης:
1Εφαρμόζεται στο Ethernet, αναλογία τροχιάς: 1ΚΤ: 1ΚΤ
2Γνωρίστε τον IEEE 802.3 & ΑΝΣΙ X 3.263 πρότυπο
3- Ινδυτικότητα ανοικτού κυκλώματος (OCL): 350uH(ΜΙΝ) @ 100kHz, 0.1VRMSμε 8Ma Δ.Σ.ΒΔΕΣ
4. Διαδικασία συγκόλλησης κυμάτων 265 °C Max που πληροί τις απαιτήσεις του προτύπου ROHS της ΕΕ
5Αντισταθείτε στην τάση: 2250ΔΕΔ1mA Μέγιστο, 60s
6.Αντίσταση: 100 Ωμ
7. RJ45 διεπαφή πληροί FCC 68.5 πρότυπο
8Αντίσταση συνεχούς ρεύματος: 1,5 Ω
