Περιγραφή προϊόντων

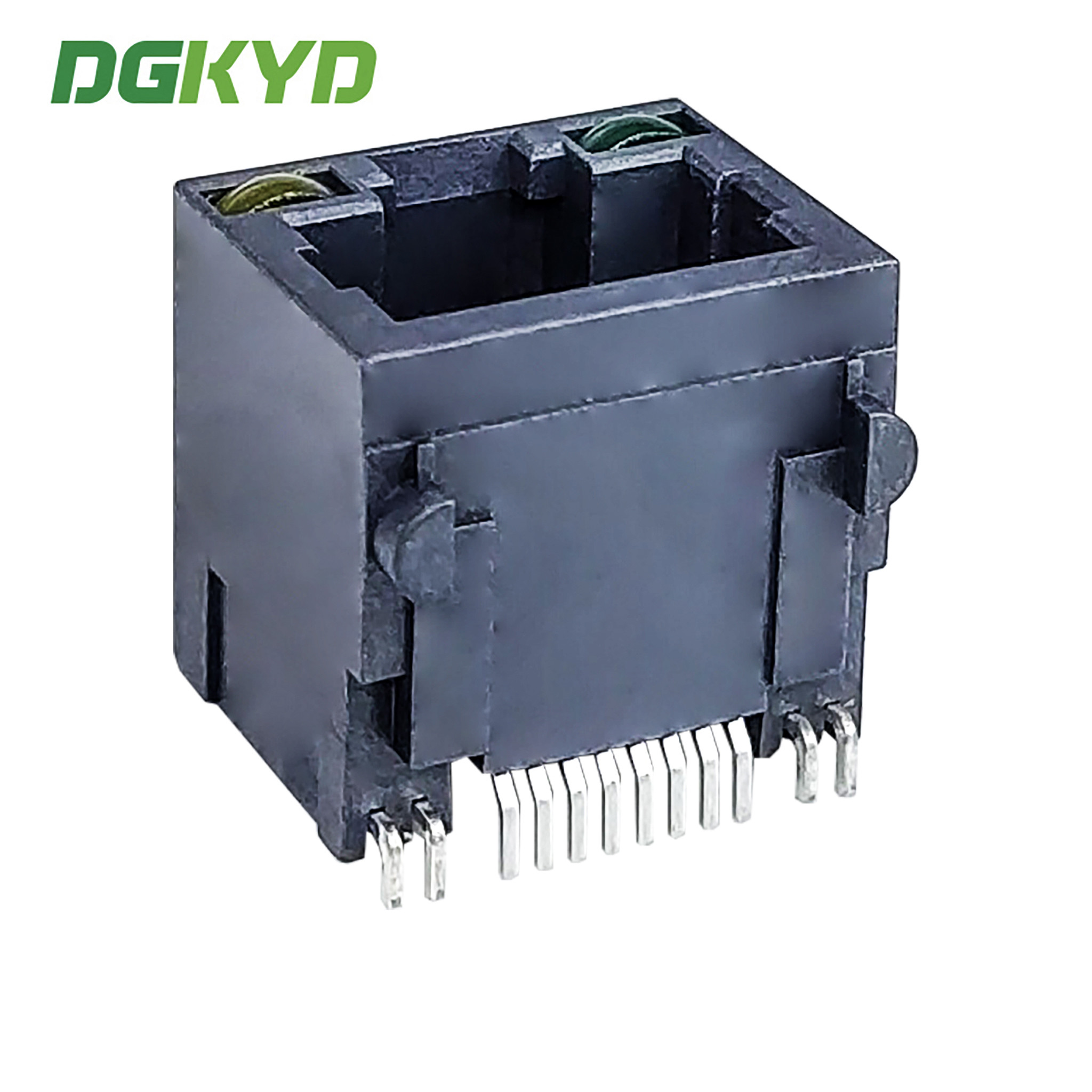

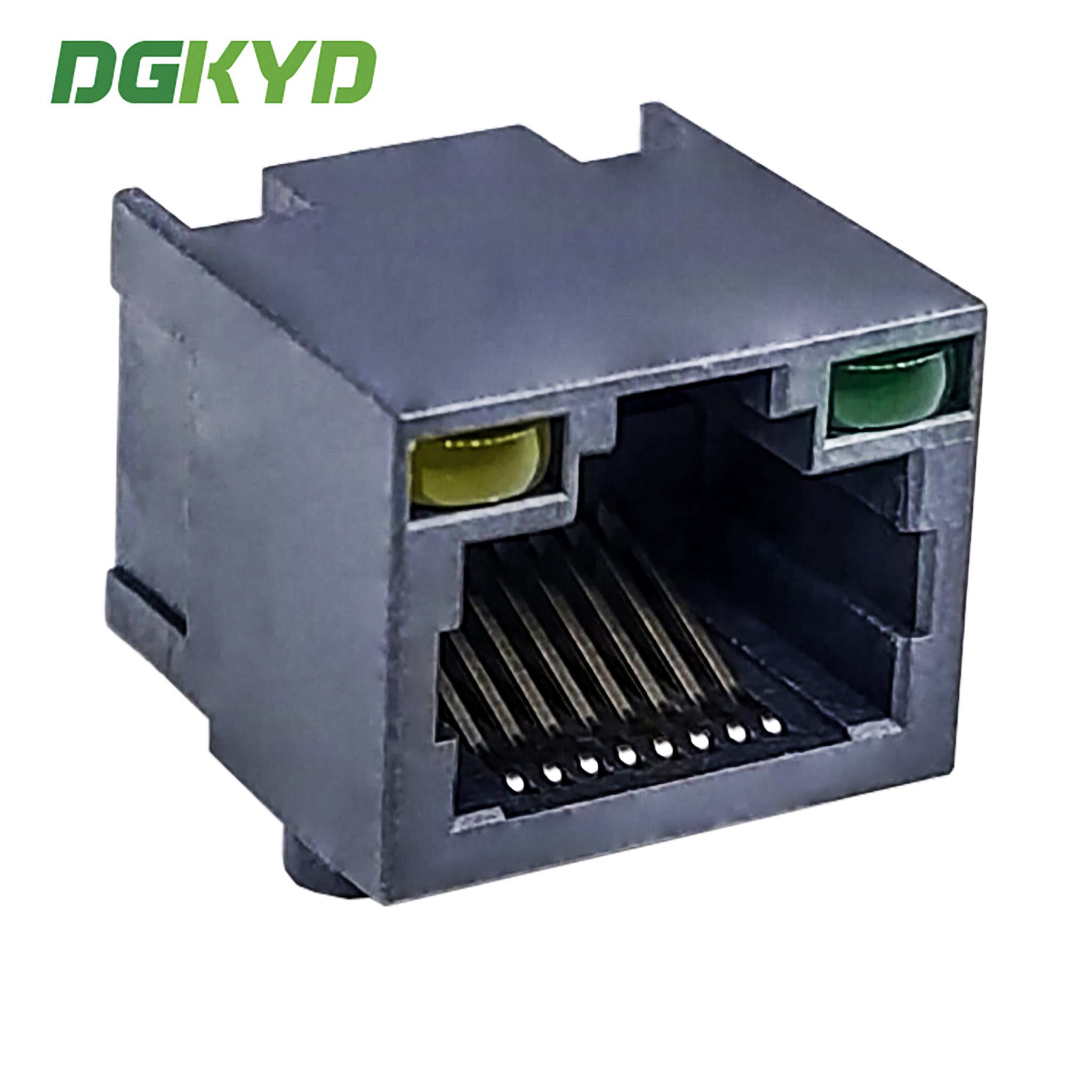

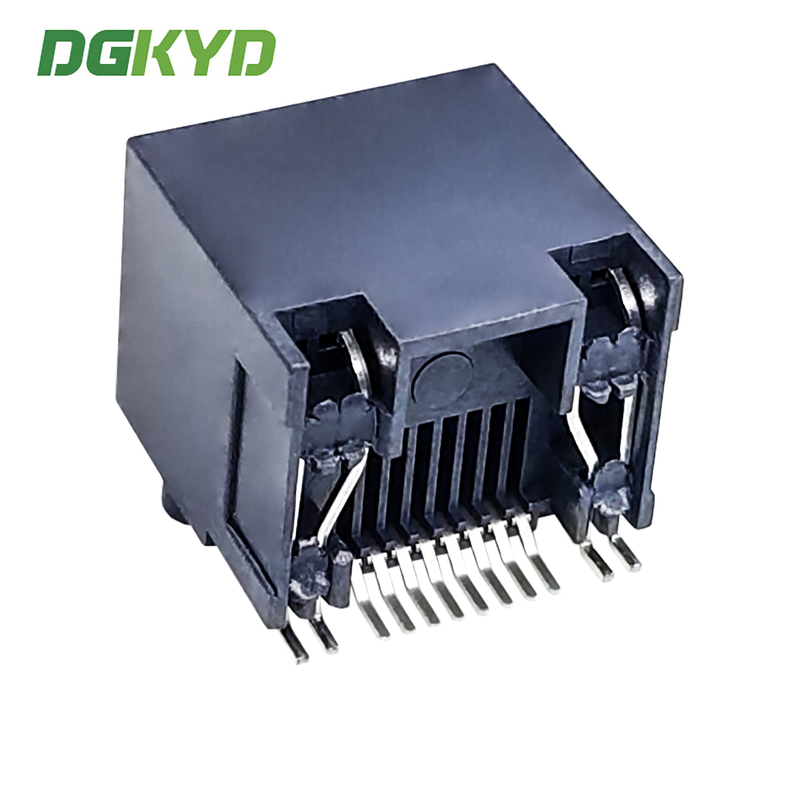

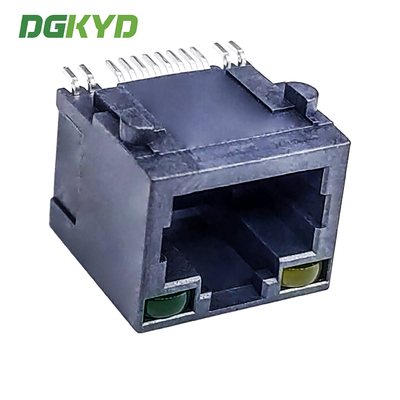

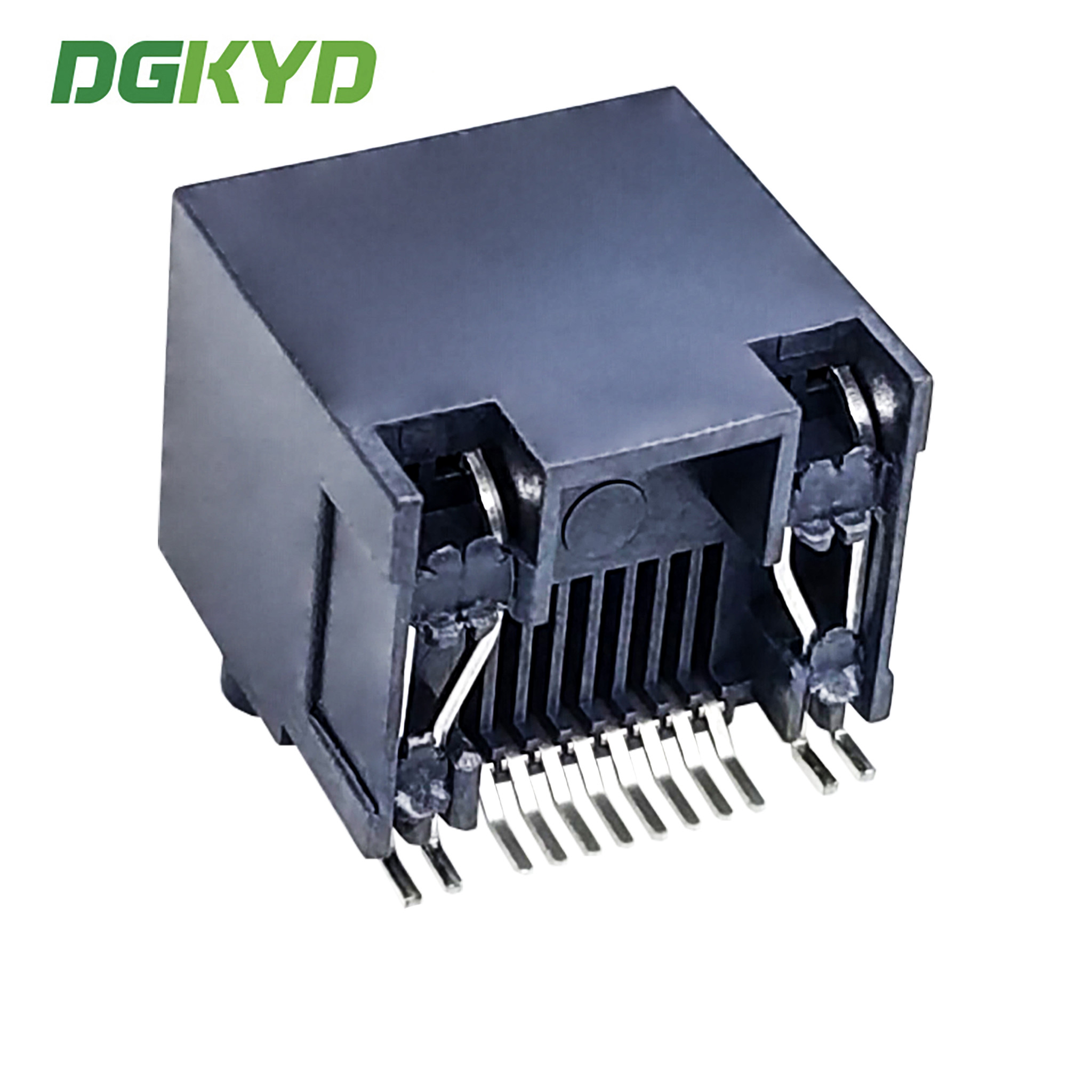

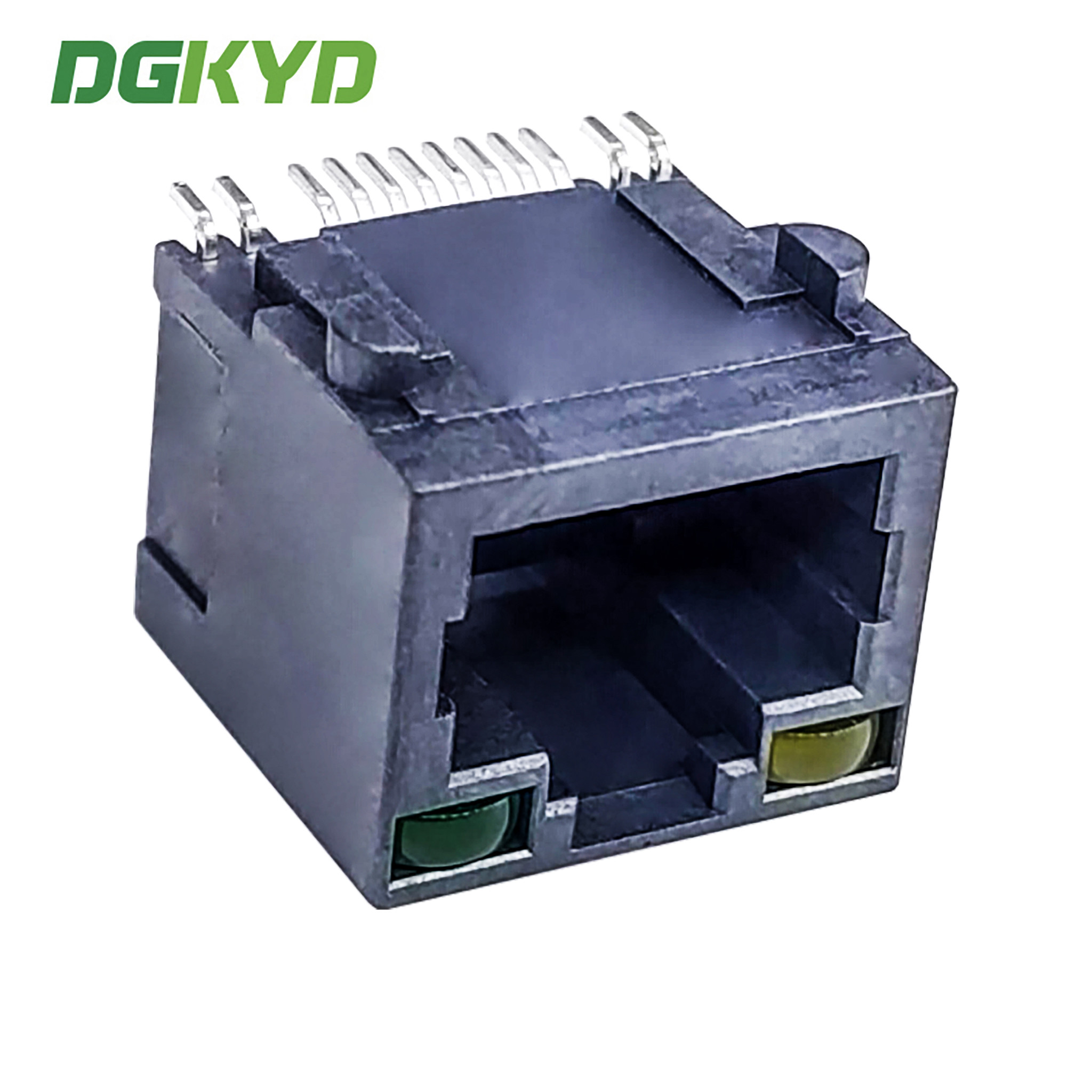

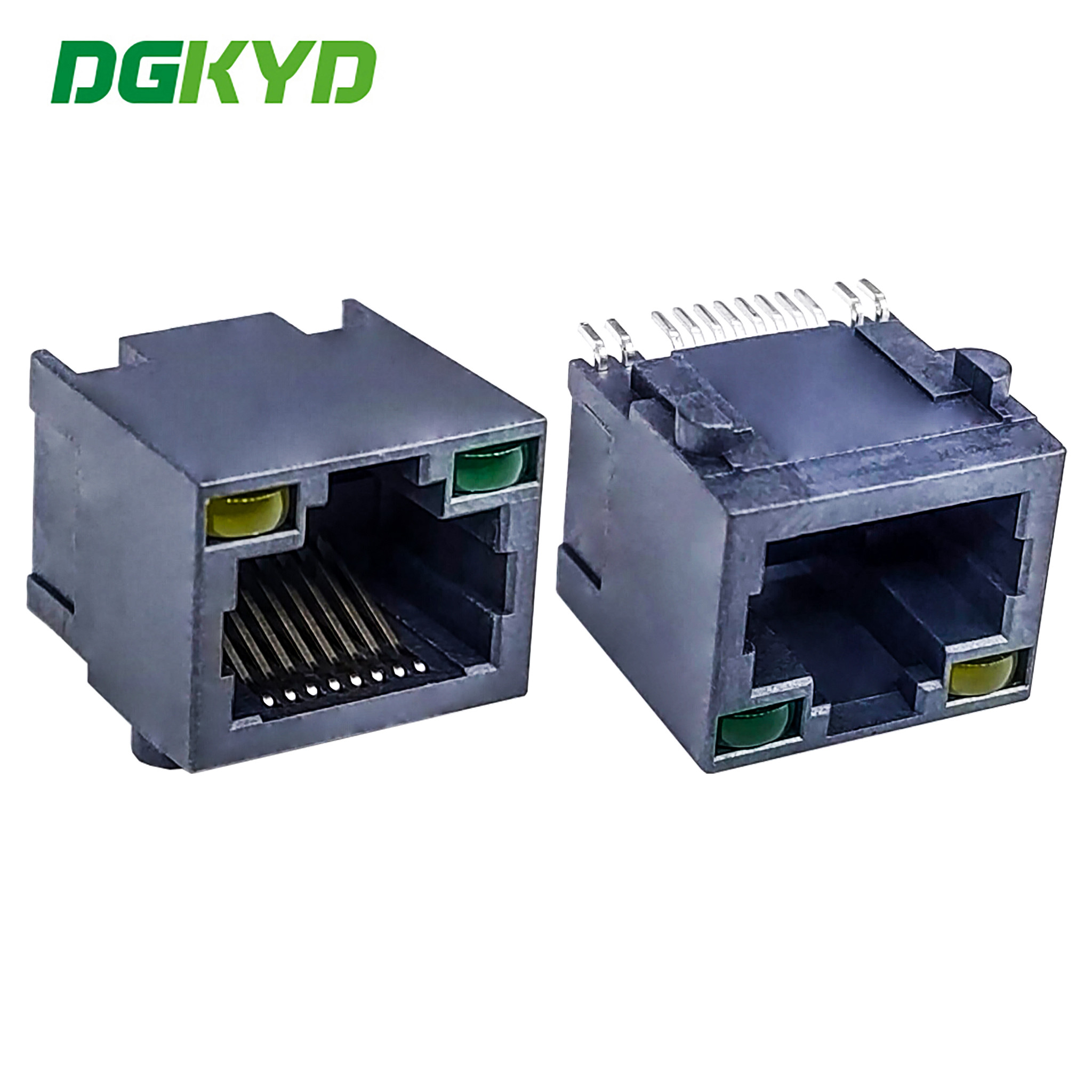

56 μονή θύρα σύνδεσης RJ45 πλαστική λωρίδα φωτός διεπαφή τύπου patch DGKYD561188JB1A6SB1075
Έγγραφο Προδιαγραφών Προϊόντος
DGKYD561188JB1A6SB1075.pdf
| Αριθμός Εξαρτήματος |
DGKYD561188JB1A6SB1075 |
Μάρκα |
DGKYD/OEM/ODM |
| Τόπος Προέλευσης |
Guangdong της Κίνας |
Πιστοποίηση |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Τύπος Προϊόντος |
Σύνδεσμος-Modular |
Στυλ Συνδέσμου |
Υποδοχή |
| Τύπος Υποδοχής |
RJ45 |
Τύπος Συνδέσμου |
Modular Jack |
| Στυλ Κλειδώματος |
Τυπικό |
Κλείδωμα |
TAB-UP |
| Φίλτρο |
Χωρίς Φίλτρο |
Επιλογή LED |
Με LED |
| Χρώμα LED |
Κίτρινο/Πράσινο |
Στοπ Πάνελ |
Με Στοπ Πάνελ |
| Θωρακισμένο |
Όχι |
Ισχύει για |
Τυπωμένη Πλακέτα |
| Ταχύτητα Απόδοσης |
10/100//1000BASE-T/TX |
Κατάλληλο για τύπο συγκόλλησης |
Επανασυγκόλληση (Εναλλακτική). |
| Διαμόρφωση Θύρας |
Μονές Θύρες |
Αριθμός Θέσεων |
8 |
| Διαμόρφωση Υποδοχής |
1X1 |
Τερματικά ανά Θύρα |
8 |
| Υλικό Θωράκισης |
Κράμα Χαλκού προ-επιμεταλλωμένο με Νικέλιο |
Προσανατολισμός Τοποθέτησης PCB |
Πλευρική Είσοδος (Ορθή Γωνία) |
| Υλικό Επιμετάλλωσης Περιοχής Σύζευξης Επαφής |
Χρυσός 6u/15u/30u/50u |
Υλικό Βάσης Επαφής |
Φωσφορικός Χαλκός |
| Υλικό Επιμετάλλωσης Επαφής Ουράς Συγκόλλησης |
Κασσίτερος-Μόλυβδος πάνω από Νικέλιο |
Στυλ Τοποθέτησης PCB |
Μέσω Τρύπας |
| Μέθοδος Τερματισμού σε Πλακέτα PC |
Μέσω Τρύπας-Πίεση-Εφαρμογή |
Κλείδωμα Πλακέτας |
Με/Χωρίς Κλείδωμα Πλακέτας |
| Υλικό Περιβλήματος |
LCP Πολυεστέρας |
Χρώμα Περιβλήματος |
Μαύρο |
| Θερμοκρασία Υλικού Περιβλήματος |
Τυπικό |
Βαθμολογία Ευφλεκτότητας UL |
UL 94V-0 |
Τύπος διεπαφής: εφαρμογή κρυστάλλινης κεφαλής: 10 / 100 / 1000BASE-T Ethernet
Τύπος: RJ45 ενσωματωμένα μαγνητικά
Συχνότητα λειτουργίας: χαρακτηριστικά υψηλής συχνότητας: φιλτράρισμα, αντι-παρεμβολές
Θερμοκρασία λειτουργίας: 40 ℃ - 85 ℃
Θερμοκρασία αποθήκευσης: - 40 ℃ - 85 ℃
Συγκόλληση χωρίς μόλυβδο: συγκόλληση με κύμα ύψους έως 265 ℃
RJ45 πλήρης σειρά αξεσουάρ ολοκληρωμένου κυκλώματος, απευθείας προμήθεια κατασκευαστή συνδέσμου δικτύου RJ45
1. Επιχειρηματικό μοντέλο: Κατασκευαστής
2. Χρόνος παράδοσης: έγκαιρη παράδοση, περίπου δύο εβδομάδες.
3. Προδιαγραφές για επιλογές: φωτεινή ένδειξη LED (πράσινο, κίτρινο, κόκκινο, πορτοκαλί, μπλε, διπλού χρώματος LED)>
Θωράκιση με δάχτυλα EMI ή όχι
αναλογία πηνίου πυρήνα μαγνητικού
προαιρετική διαφοροποίηση μαγνητικού κυκλώματος
επιμετάλλωση χρυσού επαφής (FU, 3U, 6U, 15u, 30U, 50U)
υλικό πλαστικού περιβλήματος (PBT, PA46, PA9T, LCP)
4. Οι ηλεκτρικές ιδιότητες των προϊόντων πληρούν τα βιομηχανικά πρότυπα, η εμφάνιση και οι μηχανικές ιδιότητες πληρούν τις διαστάσεις εμφάνισης, τα πρότυπα της βιομηχανίας μηχανικής κατασκευής και τα πρότυπα περιβαλλοντικής προστασίας. Η ικανοποίησή σας είναι ο σκοπός της υπηρεσίας μας!
Παράμετροι απόδοσης:
1. Εφαρμόζεται σε Ethernet, αναλογία πηνίου: 1CT: 1CT
2. Συμμόρφωση με IEEE 802.3 & ANSI X 3.263 πρότυπο
3. Αυτεπαγωγή ανοιχτού κυκλώματος (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS με 8Ma DC Bias
4. Διαδικασία συγκόλλησης με κύμα 265 ℃ Max που πληροί τις απαιτήσεις του προτύπου EU ROHS
5. Τάση αντοχής: 2250VDC 1mA max, 60s
6.Αντίσταση: 100 ohms
7. Η διεπαφή RJ45 πληροί το πρότυπο FCC 68.5
8. Αντίσταση DC: 1.5 Ω
