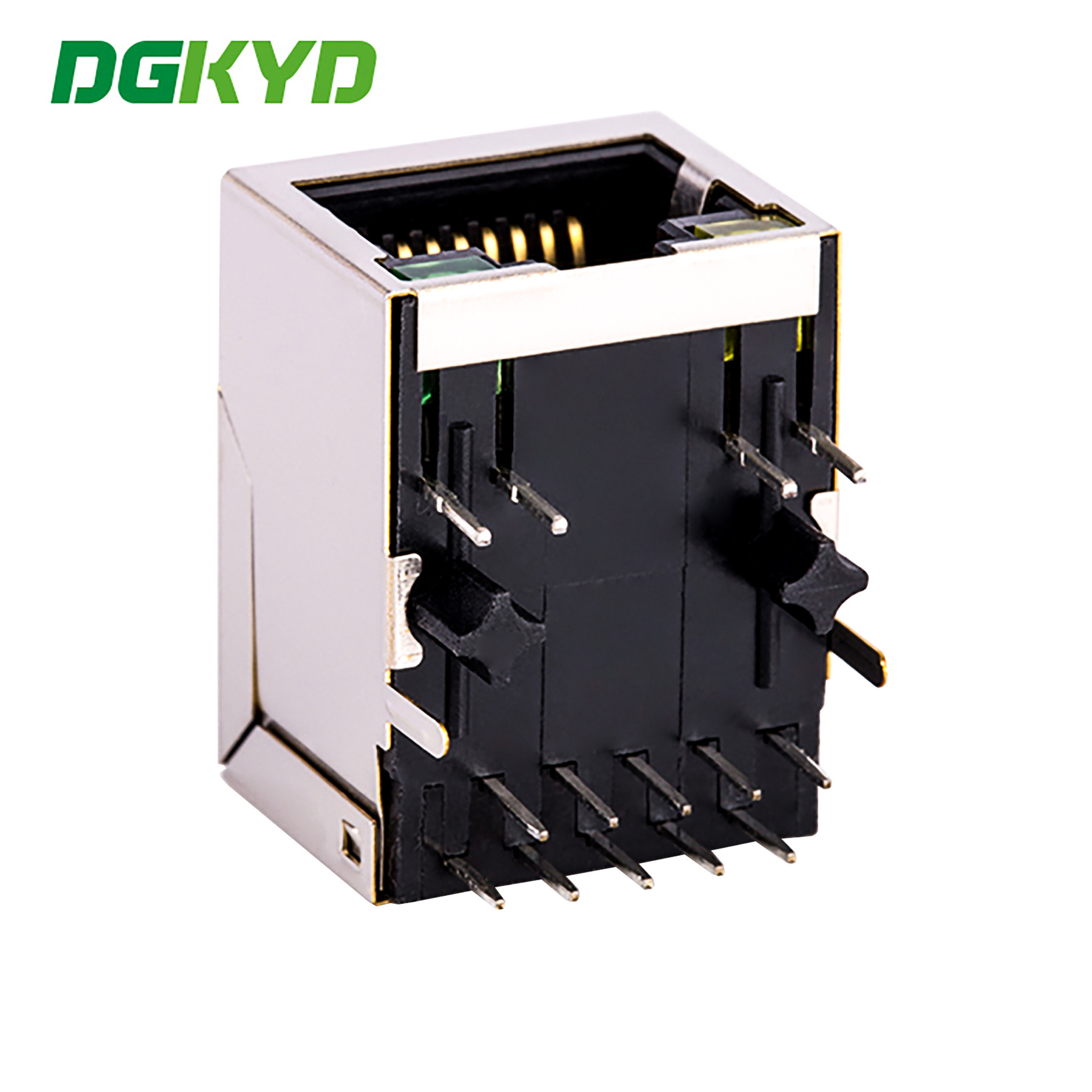

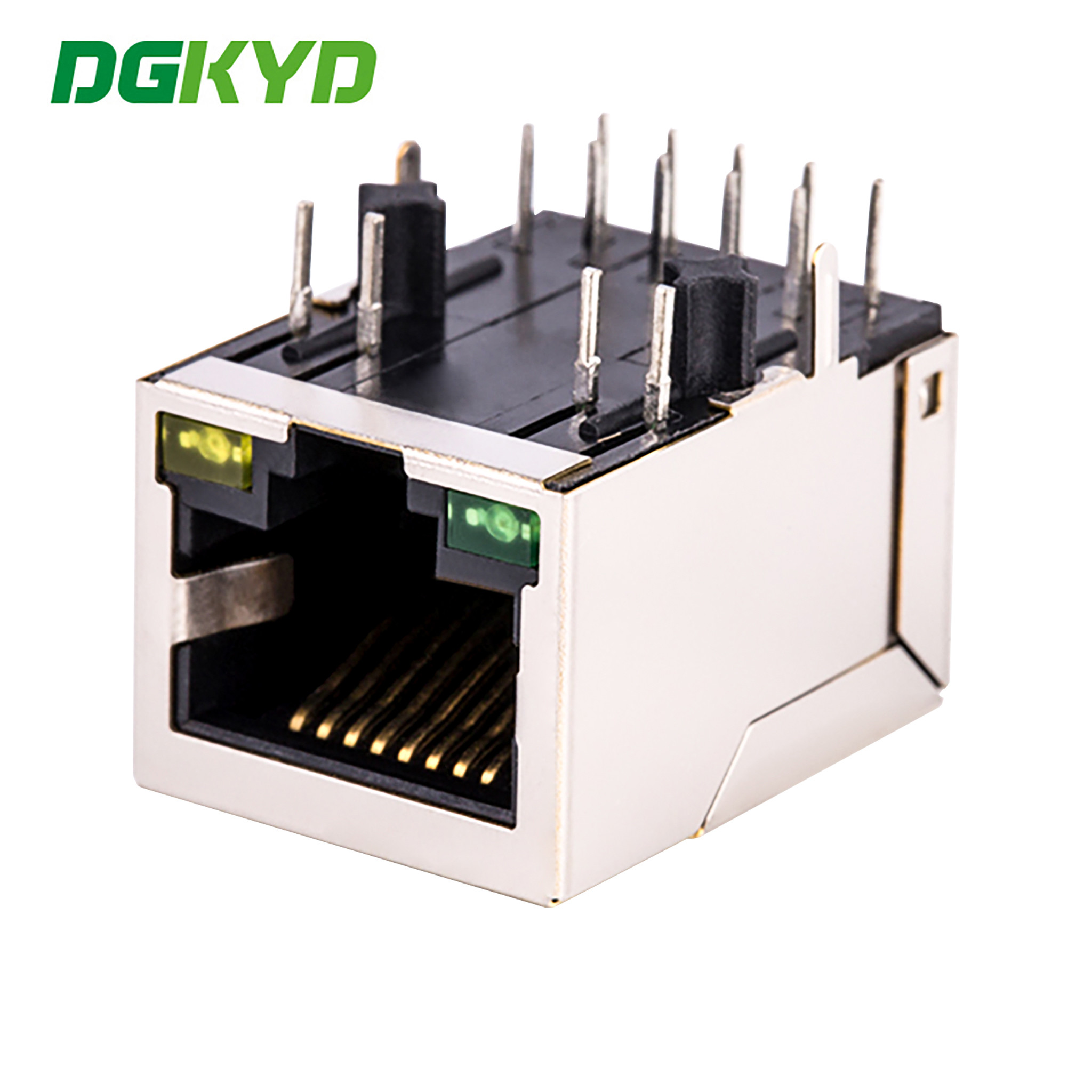

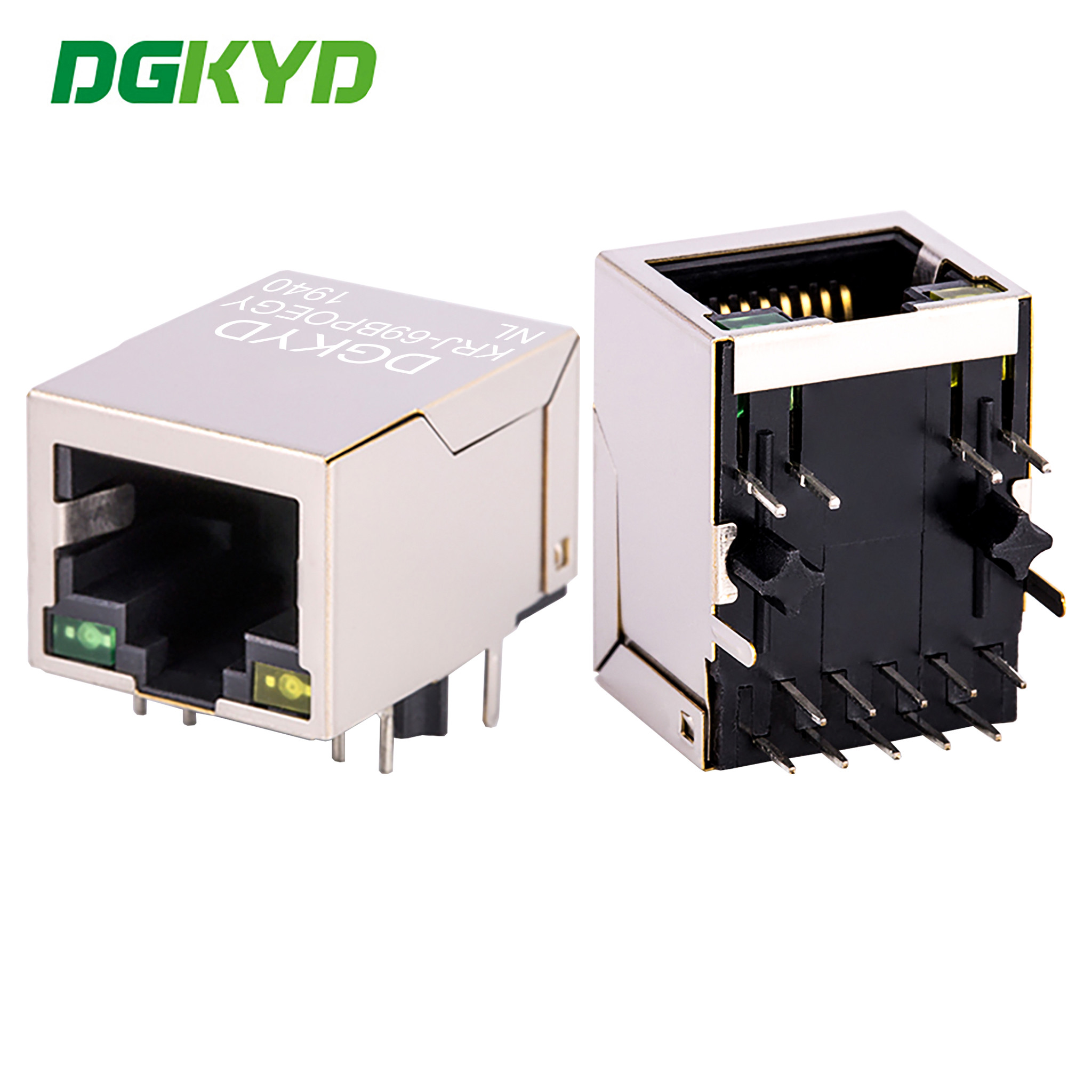

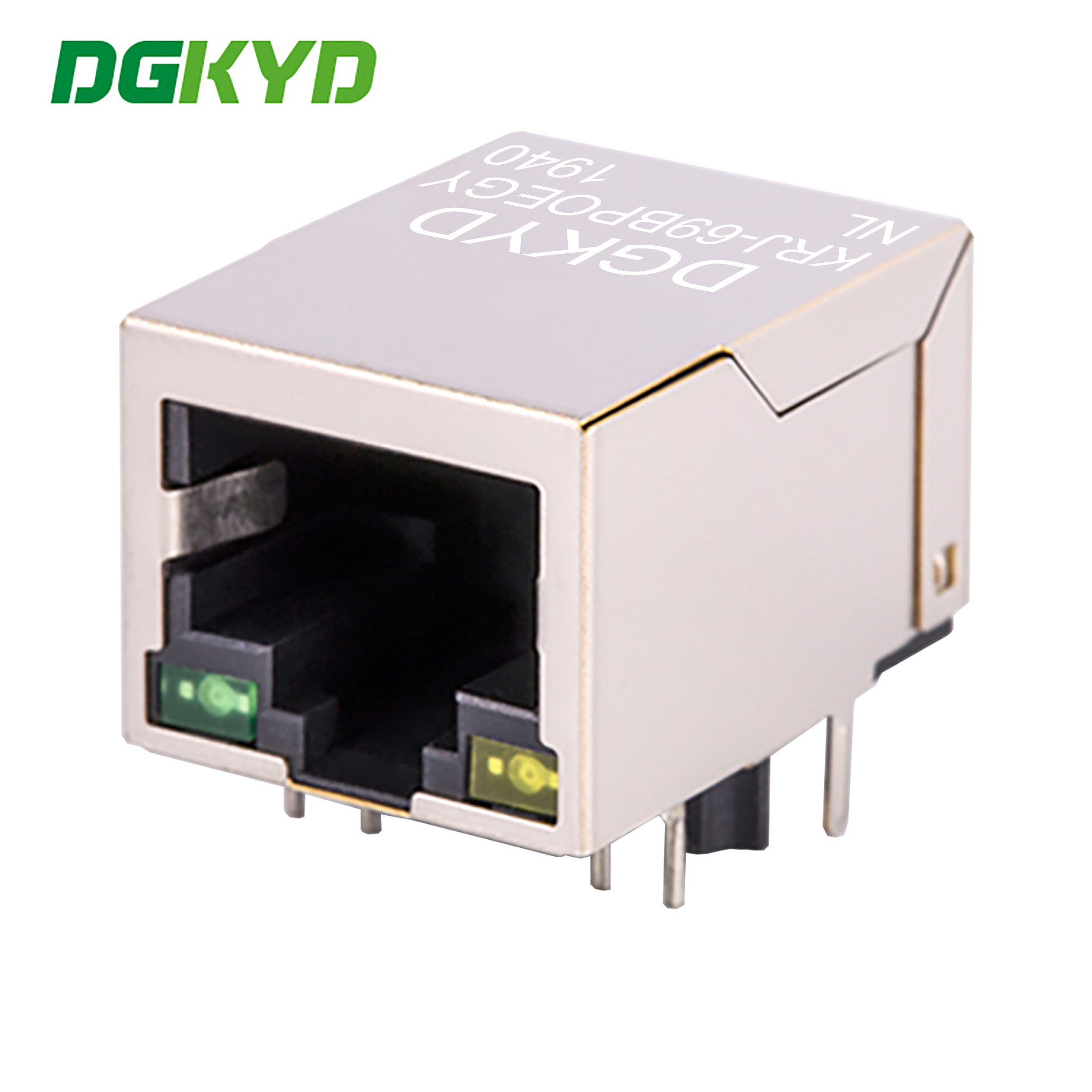

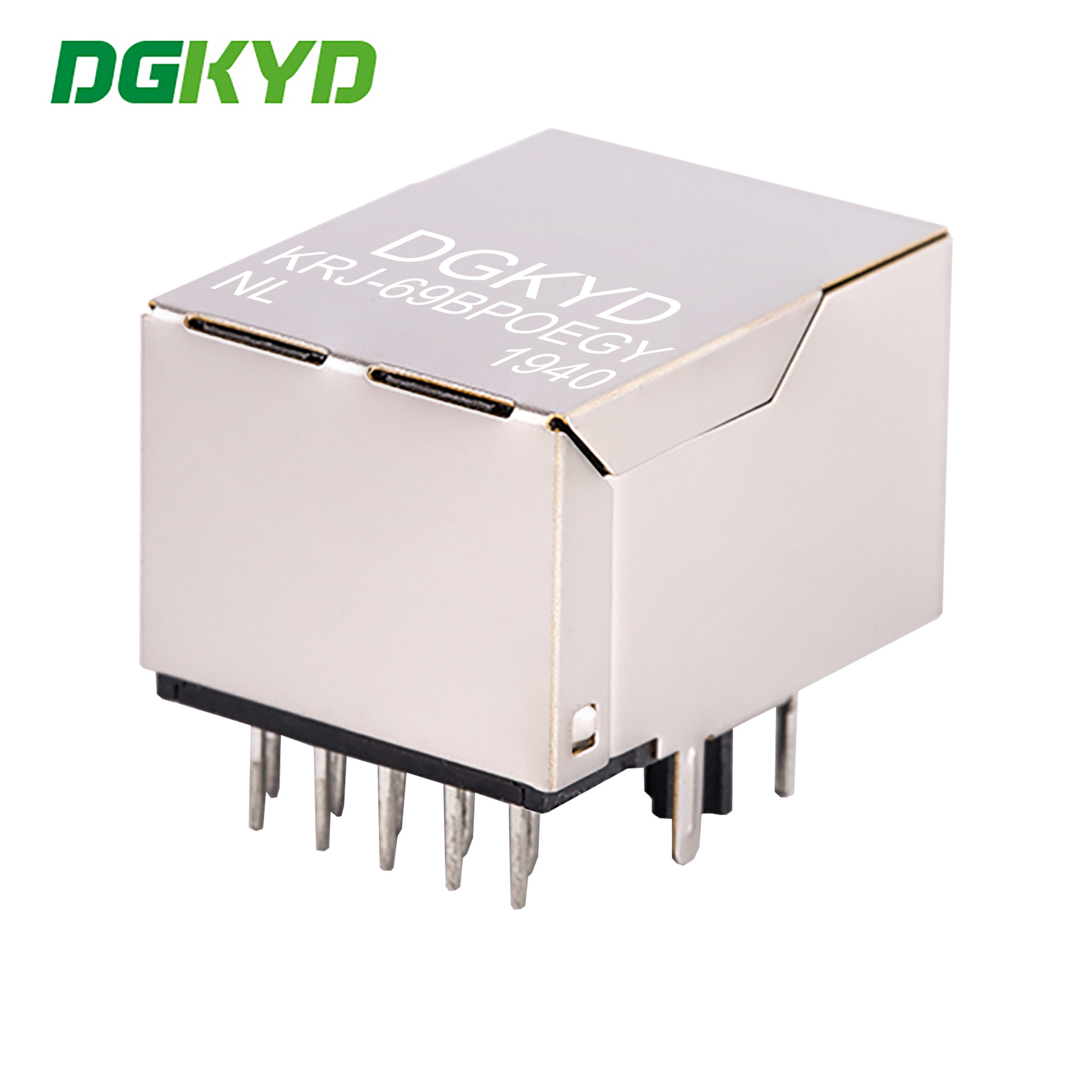

Ηλεκτρική τροφοδοσία POE RJ45 πρίζα σύνδεσης 100Mbps καλώδιο Ethernet διακόπτης κεφαλής κρύσταλλου KRJ-69BPOEGYNL

Περιγραφή προϊόντων

Πρίζα σύνδεσης RJ45 τροφοδοσίας POE, καλώδιο Ethernet 100Mbps, σύνδεσμος κρυστάλλινης κεφαλής KRJ-69BPOEGYNL

Έγγραφο Προδιαγραφών Προϊόντος
KRJ-69BPOEGYNL.pdf

Τα πλεονεκτήματά μας:
Τύπος διεπαφής: κρυστάλλινη κεφαλή Εφαρμογή: Ethernet 10 / 100 / 1000BASE-T
Τύπος: RJ45 με ενσωματωμένα μαγνητικά
Συχνότητα λειτουργίας: υψηλή συχνότητα Χαρακτηριστικά: φιλτράρισμα, αντι-παρεμβολές
Θερμοκρασία λειτουργίας: - 40 ℃ - 85 ℃
Θερμοκρασία αποθήκευσης: - 40 ℃ - 85 ℃
Συγκόλληση χωρίς μόλυβδο: συγκόλληση με κυματοειδή συγκόλληση ύψους έως 265 ℃

Ολοκληρωμένα αξεσουάρ κυκλωμάτων σειράς RJ45, απευθείας προμήθεια κατασκευαστή συνδέσμων δικτύου RJ45
1. Επιχειρηματικό μοντέλο: Κατασκευαστής
2. Χρόνος παράδοσης: έγκαιρη παράδοση, περίπου δύο εβδομάδες.
3. Προδιαγραφές για επιλογές: φωτεινή ένδειξη LED (πράσινο, κίτρινο, κόκκινο, πορτοκαλί, μπλε, δίχρωμο LED)
Θωράκιση με δάχτυλα EMI ή όχι
αναλογία πηνίου μαγνητικού πυρήνα
ποικιλία μαγνητικών κυκλωμάτων προαιρετική
επιχρύσωση επαφών (FU, 3U, 6U, 15u, 30U, 50U)
υλικό πλαστικού περιβλήματος (PBT, PA46, PA9T, LCP)
4. Οι ηλεκτρικές ιδιότητες των προϊόντων πληρούν τα βιομηχανικά πρότυπα, η εμφάνιση και οι μηχανικές ιδιότητες πληρούν τις διαστάσεις εμφάνισης, τα πρότυπα της βιομηχανίας μηχανικής κατασκευής και τα πρότυπα περιβαλλοντικής προστασίας. Η ικανοποίησή σας είναι ο σκοπός της υπηρεσίας μας!

Παράμετροι απόδοσης:
1. Εφαρμόζεται σε Ethernet, αναλογία πηνίου: 1CT: 1CT
2. Συμμορφώνεται με το πρότυπο IEEE 802.3 & ANSI X 3.263
3. Επαγωγή ανοιχτού κυκλώματος (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS με 8Ma DC Bias
4. Διαδικασία συγκόλλησης με κυματοειδή συγκόλληση 265 ℃ Max που πληροί τις απαιτήσεις του προτύπου EU ROHS
5. Τάση αντοχής: 2250VDC 1mA max, 60s
6.Αντίσταση: 100 ohms
7. Η διεπαφή RJ45 πληροί το πρότυπο FCC 68.5
8. Αντίσταση DC: 1.5 Ω

Παράμετροι

Power over Ethernet ή PoE περιγράφει οποιοδήποτε από διάφορα τυπικά ή προσαρμοσμένα συστήματα που μεταδίδουν ηλεκτρική ισχύ μαζί με δεδομένα σε καλώδια Ethernet συνεστραμμένου ζεύγους. Αυτό επιτρέπει σε ένα μόνο καλώδιο να παρέχει τόσο σύνδεση δεδομένων όσο και ηλεκτρική ισχύ σε συσκευές όπως ασύρματα σημεία πρόσβασης, κάμερες IP και τηλέφωνα VoIP.

Υπάρχουν διάφορες κοινές τεχνικές για τη μετάδοση ισχύος μέσω καλωδίων Ethernet. Δύο από αυτές έχουν τυποποιηθεί από το IEEE 802.3 από το 2003. Αυτά τα πρότυπα είναι γνωστά ως Εναλλακτική Α και Εναλλακτική Β. Για 10BASE-T και 100BASE-TX, χρησιμοποιούνται μόνο δύο από τα τέσσερα ζεύγη σήματος σε ένα τυπικό καλώδιο Cat 5. Η Εναλλακτική Β διαχωρίζει τους αγωγούς δεδομένων και ισχύος, διευκολύνοντας την αντιμετώπιση προβλημάτων. Επίσης, αξιοποιεί πλήρως και τα τέσσερα συνεστραμμένα ζεύγη σε ένα τυπικό καλώδιο Cat 5. Η θετική τάση διατρέχει τις ακίδες 4 και 5, και η αρνητική τις ακίδες 7 και 8.
